RF 至數字微型模塊接收器縮減了基站設計的尺寸、成本和面市時間

凌力爾特公司 (Linear Technology Corporation) 推出兩款突破性的 RF 至數字微型模塊 (uModule^®) 接收器 LTM9004 和 LTM9005，這些器件集成了 3G 和 4G 基站接收器 (WCDMA、TD-SCDMA、LTE ... 等等) 以及智能天線 WiMAX 基站的關鍵組件。這些集成的微型模塊接收器極大地減少了所占用的電路板空間，在一個便于使用的小型封裝中集成了 RF 混頻器 / 解調器、放大器、無源濾波以及 14 位、125Msps ADC。LTM9004 采用直接轉換架構，具有 I/Q 解調器、低通濾波器和兩個 ADC。而 LTM9005 采用 IF 采樣架構，具有下變頻混頻器、SAW 濾波器和一個 ADC。這種高集成度實現了較小的電路板尺寸或通道數較高的系統，緩解了與信號的分離和路徑選擇有關的問題，并顯著地縮短了設計和調試時間。這些接收器借助了多年的信號鏈路設計經驗，并采用了易用型 22mm x 15mm μModule 封裝。

蜂窩服務提供商正承受著削減資本 (CAPEX) 和運營 (OPEX) 費用的巨大壓力。為支持這趨勢就產生了以下需求：能夠與天線一起安裝在塔上更小、更輕和更低功率的基站 (例如：遠端射頻頭 ── RRH)；具較高效率的高密度和高通道數目宏蜂窩基站；以及小型數字直放站的使用。這些 μModule 接收器可直接滿足以上趨勢所產生的要求。LTM9004 和 LTM9005 所需的電路板面積僅為分立型設計的 25%，除節省了極其寶貴的板級空間外，這兩款器件還節省了開發人員在優化數十個高頻組件的設計和布局方面所投入的時間和精力。這可使開發成本下降、減少采購和庫存組件、以及縮短產品的上市時間。

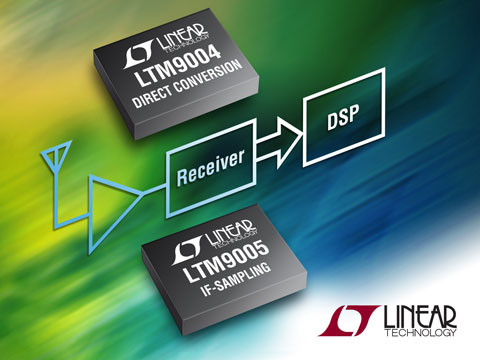

兩種接收器架構主導著基站設計：直接轉換和 IF 采樣。直接轉換對 RF 信號進行解調并將其下變頻至 DC (在頻域中為 0MHz)。這簡化了濾波器，可提供具 10MHz 截止頻率 (20MHz 信號帶寬) 的低通濾波器。LTM9004 實現了這種架構。針對不同的信號帶寬提供了其他的濾波器選項。IF 采樣則將 RF 信號下變頻至一個中頻 (IF) ，這里為 140MHz，并在數字域中進行信號解調。20MHz 信號濾波處理利用一個集成在 LTM9005 中的表面聲波 (SAW) 濾波器來完成。可以提供其他的濾波器帶寬。

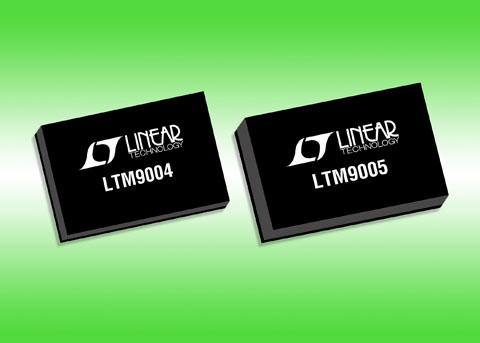

LTM9004 和 LTM9005 采用節省空間的 22mm x 15mm LGA 封裝，并利用一個多層襯底將敏感的模擬線路與數字印制線隔開，以較大限度地減少數字反饋。電源和基準旁路電容置于 μModule 封裝的內部并緊密耦合至芯片，因而在空間、成本和性能方面均優于傳統型封裝。

LTM9004 和 LTM9005 已開始提供樣品，并在下個季度按生產量供貨，千片批購價為每片 75.00 美元。演示電路板和樣品可通過 www.linear.com.cn 或聯系凌力爾特當地辦事處查詢詳情。如需更多信息，請登錄 www.linear.com.cn/9004 和www.linear.com.cn/9005。

14 位、125Msps 直接轉換和 IF 采樣微型模塊接收器

性能概要：LTM9004 和 LTM9005

• 適合基站應用的全集成化 RF 至數字接收器
• 14 位、125Msps 低功率 ADC
• 直接轉換架構 (LTM9004)

1. 800MHz 至 2.7GHz RF 輸入范圍
2. I/Q 解調和兩個 ADC
3. DC 耦合、固定增益、固定截止頻率 LPF
4. 5V 和 3V 電源，1.8W 總功耗

• IF 采樣架構 (LTM9005)

1. 400MHz 至 3.8GHz RF 輸入范圍
2. 連續 20dB 衰減范圍
3. 20MHz SAW 濾波器，140MHz IF
4. 3.3V 電源，1.3W 總功耗

• 22mm x 15mm LGA 封裝
