低噪聲和低失真的差分放大器驅動以地為基準、DC 耦合的 100MHz 信號

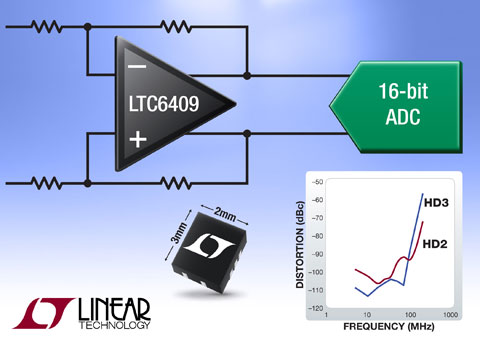

加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2010 年 10 月 13 日 – 凌力爾特公司 (Linear Technology Corporation) 推出全差分放大器 LTC6409，該器件能以僅為 1.1nV/√Hz 的噪聲和 -88dBc HD2/HD3 的失真驅動 DC 至 100MHz 的信號。LTC6409 采用先進的 SiGe BiCMOS 工藝技術制造，具有 10GHz 增益帶寬積、高達 40MHz 的 100dB SFDR 和準確度為 1% 的 1.9ns 穩定時間。它非常適用于驅動較新的高速 ADC (例如: 1.8V 14 位 150Msps LTC2262-14)。當使用 5V 單電源時，LTC6409 具有 0V 至 3.5V 的寬輸入共模范圍和 0.5V 至 3.5V 的輸出共模范圍，從而使該器件非常容易將以地為基準的信號連接到差分流水線型 ADC。

增益和反饋電阻器是外接的，從而允許設計師準確配置每個應用所需的增益。該放大器是單位增益可穩定的，而且高達 95mA 的大輸出電流允許該器件驅動電阻值較低的反饋和增益電阻器 (例如 150Ω)，從而產生非常低的輸出噪聲。

LTC6409 完全規定可用 3V 或 5V 單電源工作。盡管該器件具有寬帶寬和低噪聲性能，但是電源電流功耗較大值僅為 56mA，而且在關斷時，停機模式可將電流降至 500uA。接通時間的典型值為 160ns。

LTC6409 將用于脈沖信號應用，如雷達信號處理、成像、高速測試和測量、以及通信應用。

凌力爾特公司設計經理 Kris Lokere 表示：“LTC6409 的靈活性和性能使其成為 DC 耦合時間域傳感器應用以及直接轉換接收器應用的理想選擇。它非常容易轉換電壓值并將單端信號轉換成差分信號，同時保持非常低的噪聲和失真�！�

LTC6409 采用 2mm x 3mm QFN 封裝，在 C (0°C 至 70°C)、I (-40°C 至 85°C) 和 H (-40°C 至 125°C) 級溫度范圍內進行了全面規定。千片批購價為每片 4.50 美元。如需更多信息，請登錄 www.linear.com.cn/6409。

1.1nV/√Hz、88dB SFDR、從 DC 至 100MHz 的差分放大器

性能概要：LTC6409

• 10GHz 增益帶寬積
• 88dB SFDR (在 100MHz、2V_P-P)
• 1.1nV/√Hz 輸入噪聲密度
• 輸入范圍包括地
• 用外部電阻器設置定增益 (較小 1V/V)
• 3300V/us 差分轉換率
• 52mA 電源電流
• 2.7V 至 5.25V 電源電壓范圍
• 全差分輸入和輸出
• 0.5V 至 (V_S  ̶ 1.5V) 可調輸出共模電壓
• 低功率停機
• 小型 10 引線 3mm x 2mm x 0.75mm QFN 封裝
