大功率多相 (PolyPhase^®) 同步升壓型控制器具 97% 的效率且無需散熱器

60V 多相同步升壓型 DC/DC 控制器

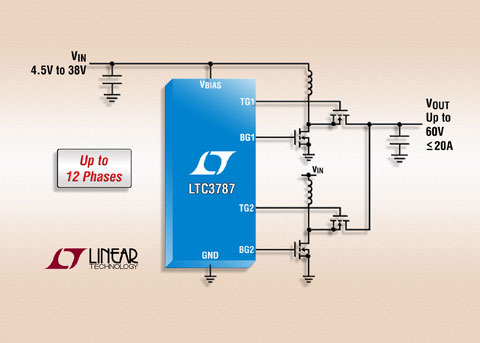

加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2010 年 9 月 29日 – 凌力爾特公司 (Linear Technology Corporation) 推出大功率兩相單輸出同步升壓型 DC/DC 控制器 LTC3787，該器件用高效率 N 溝道 MOSFET 取代升壓二極管。這個解決方案去除了在中到大功率升壓型轉換器中通常所需的散熱器。LTC3787 能以高達 97% 的效率、從 12V 輸入產生 24V/10A 輸出。當配置為突發模式 (Burst Mode^®) 工作時，LTC3787 的 135uA 備用靜態電流使該器件非常適用于大功率汽車音頻放大器、以及工業和醫療應用，在這類應用中，升壓型 DC/DC 轉換器必須以小的解決方案尺寸提供大功率。

LTC3787 啟動時在 4.5V 至 38V 的輸入電壓范圍內工作，啟動后保持工作低至 2.5V，并可調節高達 60V 的輸出電壓。強大的 1.2Ω 內置 N 溝道 MOSFET 柵極驅動器能快速轉換大的 MOSFET 柵極。該器件的電流模式架構、時鐘輸出和相位調制非常容易實現多個器件的并聯以達到 12 相工作。LTC3787 具有 75kHz 至 850kHz 的可鎖相頻率，或 50kHz 至 900kHz 的可選固定頻率。在輸入電壓超過穩定輸出電壓的應用中，LTC3787 保持該同步 MOSFET 連續接通，以便輸出電壓以較低功耗跟隨輸入電壓。此外，該器件還具有可調逐周期電流限制，并可用一個檢測電阻器或可監視電感器 (DCR) 兩端的電壓降來實現電流檢測。此外，LTC3787 還具有可調軟啟動和電源良好輸出，并在 -40°C 至 125°C 的工作結溫范圍內保持 ±1% 的基準電壓準確度。

LTC3787 采用 SSOP-28 和 4mm x 5mm QFN-28 封裝。千片批購價為每片 4.12 美元。如需更多信息，請登錄 www.linear.com.cn/3787。

性能概要：LTC3787

• 高達 97% 的效率
• 在中到大功率升壓型轉換器中去除了散熱器
• 高達 60V 的 V_OUT 工作
• 4.5V 至 38V 的寬 V_IN 范圍，啟動后可保持低至 2.5V
• 135uA 的低靜態電流
• 強大的 1.2Ω 柵極驅動器
• 同步 MOSFET 具 100% 占空比能力
• 75kHz 至 850kHz 的可鎖相頻率
• 50kHz 至 900kHz 的可編程固定頻率
• R_SENSE 或電感器 DCR 電流檢測
• 電流模式控制
• 在 -40^oC 至 +125^oC 的溫度范圍內具 ±1% 的基準電壓準確度
• 可編程軟啟動
• 相位調制實現多達 12 相工作
• 電源良好輸出
