數字監視器提供了準確的內部和遠程溫度測量

凌力爾特公司 (Linear Technology Corporation) 推出一款面向 3V 和 5V 系統的 I²C 溫度和電壓監視器 LTC2990。如今許多新興的低電壓系統依靠監視 IC 來傳遞總體系統運行狀況和可靠性評估中所使用的參量數據。傳統的 ADC 實現方案需要一個傳感器、低噪聲前置放大器、精準基準和某種類型的數字接口，因而導致監視電路十分復雜，一旦設計中有疏漏之處則極易出現誤差。LTC2990 是一款高集成度監視解決方案，該器件整合了一個 14 位 ADC、一個10ppm/˚C 電壓基準和 I²C 數字接口，以在進行溫度測量時提供低于毫伏電壓的分辨率及 ±1°C 的內部測量準確度和 ±0.5°C 的遠程測量準確度。LTC2990 提供了一款適合測量溫度和電壓的可配置而又簡單的解決方案，且并未犧牲任何參數的測量準確度。

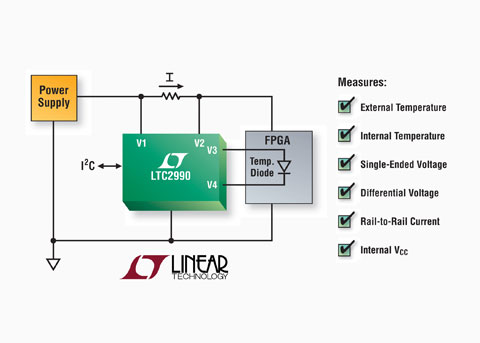

LTC2990 滿足了眾多應用的需求，包括電源電壓監視和遠程二極管溫度測量，尤其是在工業或計算系統中，在這類系統中，熱量管理對于較大限度地提高性能是至關重要的。該器件實現了 4 種單端電壓輸入的配置，以測量內部溫度、遠程溫度、遠程電壓和內部 V_CC 的任意組合，可滿足單次或重復測量的需要。當進行二極管或晶體管電壓的差分測量以計算溫度時，LTC2990 實現了誤差 (源自傳感器的串聯電阻) 的抵消。LTC2990 的準確度是采用普通型 14 位 ADC 獲得的，而內置 10ppm/˚C 電壓基準則較大限度地縮減了所需的支持組件數目和占板面積。此外，I²C 串行接口還實現了器件的控制、狀態和數據寄存器的簡易型配置和回讀，并在I²C 快速模式中支持高達 400kbps 的數據速率。

LTC2990 有商用和工業版本，分別支持 0°C 至 70°C 和 -40°C 至 85°C 工作溫度范圍。LTC2990 采用 RoHS 兼容和小型的 10 引線 MSOP 封裝，已開始供貨。千片批購價為每片 2.25 美元。如需更多產品選擇及其他信息，請登錄 www.linear.com.cn/2990。

I²C 溫度和電壓監視器

性能概要：LTC2990

• 測量電壓、電流、溫度
• 測量兩個遠程二極管的溫度
• ±1°C 準確度，0.06°C 分辨率
• ±2°C 內部溫度傳感器
• 14 位 ADC 測量電壓/電流
• 3V 至 5.5V 電源工作電壓
• 4 個可選地址
• 內部 10ppm/°C 電壓基準
• 10 引線 MSOP 封裝
