15A DC/DC uModule 穩壓器在未犧牲電路板面積的情況下多提供 50% 的功率

15A DC/DC 微型模塊穩壓器

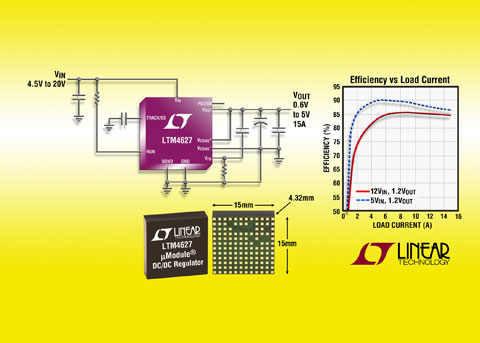

凌力爾特公司 (Linear Technology Corporation) 推出 15A DC/DC 微型模塊 (uModule^®) 穩壓器 LTM4627，該器件重 2.6g，采用15mm x 15mm LGA (焊盤網格陣列) 封裝，內置電感器、MOSFET 和支持性組件。電路設計的改進降低了 MOSFET 的柵極電容，而且，在相同的電路板面積和結溫條件下，更加強大的 MOSFET 驅動器可使 LTM4627 的運作效率比 10A DC/DC uModule 穩壓器大約高 7% ，或提供高達 15A 的負載電流。 (比較條件：12V_IN、1.2V_OUT、10A，與 LTM4600 10A 微型模塊穩壓器比較。LTM4600 采用 15mm x 15mm x 2.82mm LGA 封裝，而LTM4627 采用 15mm x 15mm x 4.32mm LGA封裝) 。LTM4627 可將 4.5V 至 20V 輸入電源轉換成 0.6V 至 5V 輸出電壓，以僅為 ±1.5% 的較大總 DC 輸出誤差調節輸出。多個 LTM4627 器件可以并聯，以實現高達 60A 的均流。應用包括電信服務器、網絡和工業設備、醫療成像系統以及航空電子設備。

LTM4627 具有一個板上差分遠端采樣放大器，用于精確地調節非常低電壓和大電流負載，比如：FPGA 和 ASIC 的 1.0V 或低于 1.0V 的內核電壓。當有大電流流至負載時，遠端采樣可校正由于 PCB 走線的阻抗所引起的電壓誤差。輸出電壓跟蹤和軟起動功能實現了具多個電源軌的復雜電路板的受控上電和斷電操作。該器件的 PLL (鎖相環) 功能允許用戶將 LTM4627 同步至一個 250kHz 至 780kHz 的時鐘頻率，從而避開了有可能干擾敏感組件的某個特定頻率或頻率范圍。

LTM4627 工作在 -40ºC 至 125ºC 溫度范圍內有保證。千片批購價為每片 17.99 美元。如需更多信息，請登錄 www.linear.com.cn/4627。

性能概要：LTM4627

• 15A、15mm x 15mm x 4.32mm DC/DC 微型模塊穩壓器
• V_IN：4.5V 至 20V、V_OUT：0.6V 至 5V
• 總 DC 輸出誤差為 ±1.5%
• 高達 60A 的均流
