200MHz 至 6GHz 直接轉換 I/Q 調制器實現 30.9dBm 輸出三階截取

具超高 OIP3 的 200MHz 至 6GHz 直接正交調制器

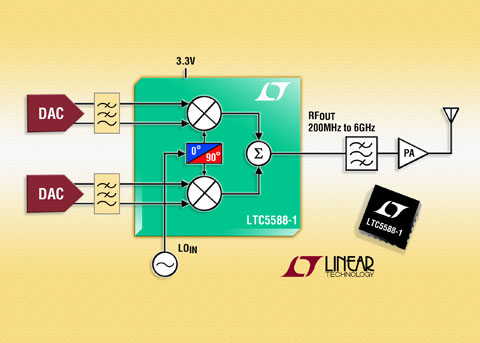

凌力爾特公司 (Linear Technology Corporation) 推出新一代超高線性度直接轉換 I/Q 調制器  LTC5588-1，該器件在 200MHz 至 6GHz 的寬頻率范圍內工作。這款新型調制器提供了業界較佳的線性度性能，在 2.14GHz 頻率條件下可實現 30.9dBm OIP3 (輸出三階截取)，且無需校準。該器件還擁有通過單引腳調節和一個 DC 輸入電壓進行簡單校準的獨特能力，從而將其 OIP3 進一步優化至高達35.1dBm。一個 -160.6dBm/Hz 的噪聲層 (在 6MHz 偏移情況下) 對 LTC5588-1 的線性度性能給予了補充，從而使發送器實現前所未有的動態范圍性能。

LTC5588-1 在 2.14GHz 時提供 -56.6dBc 圖像壓縮。此外，其載波泄漏為 -39.6dBm，同時無需校準而向其輸出提供 5dBm 信號功率。在 -40°C 至 85°C 的工作溫度范圍內，這兩項參數都有穩定的表現，變化僅為 ±3dB。其性能滿足大多數要求苛刻的寬帶無線 4G 基站的系統要求，包括 LTE、WiMAX、多載波 GSM/EDGE、W-CDMA、TD-SCDMA、CDMA-2000 和 CDMA、以及其他高性能無線應用。

LTC5588-1 的 I 和 Q 輸入被偏置到 0.5V DC 共模電壓，該電壓與具有類似 DC 共模電壓的商用 D/A 轉換器直接兼容。I 和 Q 輸入支持高于 400MHz 的信號帶寬。

LTC5588-1 由單個 3.3V 電源供電，工作電流為 300mA。該器件有一個 EN 引腳，允許該芯片完全斷電。在停機模式，該器件吸取不到 900uA 的休眠電流。該調制器具有分別為 15ns 和 5ns 的快速接通和斷開時間，支持 TDD (時分雙工) 操作模式。LTC5588-1 采用緊湊型 4mm x 4mm 24 引腳 QFN 封裝，有現貨供應，千片批購價為每片 5.70 美元。如需更多信息，請登錄 www.linear.com.cn/5588。

性能概要：LTC5588-1

• 工作頻率范圍                        200MHz 至 6GHz
• 輸出 IP3 在 900MHz                   31.3dBm
           在 900MHz (優化)                  35.1dBm
• 輸出 IP3 在 2.14GHz                  30.9dBm
           在2.14GHz (優化)                    35.1dBm
• 輸出 IP2 在 2.14GHz                   58.5dBm
• 非常容易的單引腳校準以優化 OIP3
• 6MHz 偏移時的噪聲層                  -160dBm/Hz
• 2.14GHz 時的圖像壓縮                 -56.6dBc (未校準)
• 載波泄漏 (P_OUT = 5dBm)                     -39.6dBm
• 低功耗                                 單 3.3V 電源，300mA
• 小型封裝                              4mm x 4mm QFN
