500mA 微功率負 LDO 提供新的高可靠性等級能在低至 -55°C 運作

加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2010 年 8 月 19 日 – 凌力爾特公司 (Linear Technology Corporation) 推出新的高可靠性、軍用塑封 MP 級版本 LT1175，該器件是一款 500mA微功率低壓差負穩壓器。該 MP 級 LT1175 采用 SOIC-8 和 DD-Pak 封裝，具 -55°C 至 +125°C 的運作結溫范圍。在 -4.3V 至 -20V 的寬輸入電壓范圍內，LT1175 具 45uA 靜態微功率運作電流和 10uA 停機電流，從而防止在無負載情況下輸出電壓的上升。該器件的基準放大器拓撲確保精準的 DC 特性和能力，以確保能在寬輸出電容器范圍內保持良好的環路穩定性。該器件的功率晶體管防飽和設計實現了非常低的 500mV壓差電壓 (滿負載時的典型值)。固定 5V 和可調 (-3.8V 至 -19.5V) 輸出電壓版本也已供貨。

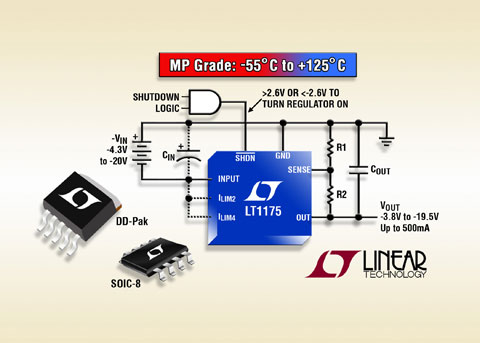

LT1175 500mA 負 LDO 提供了高可靠性 MP 級器件

幾種特點使 LT1175 非常容易使用。SHDN 引腳可以直接與正或負邏輯電平連接。與以前的穩壓器不同，在壓差情況下，該器件主動限制靜態電流上升。LT1175 提供了完整的保護功能，包括用戶可選的電流限值 (200mA、400mA、600mA 和 800mA)、功率限制 (電流限值折返)、熱停機、以及能強制輸出電壓反向而不會導致器件損壞或發生閉鎖。

除了 SOIC-8 和 DD-Pak 功率封裝之外，LT1175 還可提供 3 引腳 SOT-223 封裝、通孔 TO-220 功率封裝和 8 引腳 PDIP 封裝。C 級器件的工作結溫為 0°C 至 +125°C，I 級器件的技術規格針對 -40°C 至 +125°C 的溫度范圍而擬訂，而 MP 級器件的工作溫度范圍為 -55°C 至 +125°C。MP 級版本的千片批購價為：DD-Pak 封裝每片 9.60 美元，SOIC 封裝每片 8.70 美元，這些器件都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/1175。

性能概要：LT1175

• V_IN 范圍：-4.3V 至 -20V
• V_OUT 范圍：-3.8V 至 -19.5V (可調) 和固定 5V
• 壓差電壓：500mV
• 輸出電流：500mA
• 可在采用寬范圍輸出電容值時實現穩定
• 運作電流：45uA
• 停機電流：10uA
• 可調電流限制
• 正或負停機邏輯
• 容許反向輸出電壓
• 具功率限制 (折返) 和過熱停機的電流限制
• SOIC-8、DD-Pak-5、TO-220-5、SOT-223-3、PDIP-8 封裝
