凌力爾特公司推出 LTC3625 和 LTC3625-1

采用緊湊 12mm² 封裝、具自動電池平衡功能的可編程 1A、降壓-升壓型兩節超級電容器充電器

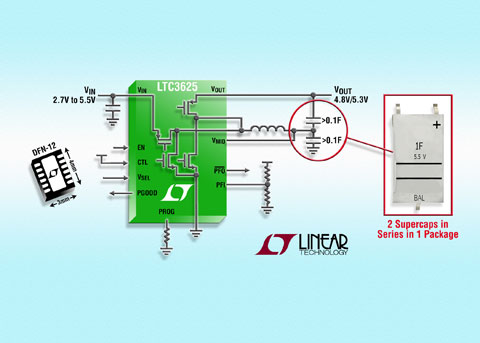

加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2010 年 8 月 11 日 – 凌力爾特公司 (Linear Technology Corporation) 推出 LTC3625 和 LTC3625-1，這是兩節超級電容器充電器系列中的較新成員，旨在滿足便攜式和數據存儲應用中的高峰值功率、數據備份和拯救“瀕臨電源崩潰” 的需要。LTC3625/LTC3625-1 的高效率開關模式拓?fù)浣Y(jié)構包括一個位于 V_IN 和串聯電容器中點 V_MID 之間的內部降壓型轉換器 (用于調節底端電容器上的電壓)，以及一個位于 V_MID 和 V_OUT 之間的內部升壓型轉換器 (負責調節頂端電容器上的電壓)。該器件可用 2.7V 至 5.5V 的限流電源將兩個串聯的超級電容器充電至引腳可選的輸出電壓 (就 LTC3625 而言為 4.8V/5.3V，而對 LTC3625-1 來說則是 4V/4.5V)。這些 IC 經過優化，能以高效率提供快速電容器充電。高效率、大充電電流、低靜態電流和較少的外部組件數相結合，使 LTC3625/-1 非常適用于小外形尺寸的備份系統或高峰值功率系統、USB 供電設備、工業 PDA、便攜式儀器和監控設備、功率計、超級電容備份電路以及 PC 卡/USB 調制解調器。

用戶可通過 PROG 引腳對 LTC3625/-1 的降壓型轉換器的輸出電流編程，而升壓型轉換器的輸入電流設定為 2A (典型值)。所產生的較大充電電流用兩個電感器時為連續 1A，用單個電感器配置時為 500mA。利用內部分路器 (LTC3625 可以選擇 2.4V/2.65V，而 LTC3625-1 可以選擇 2.0V/2.25V) 對每個電容器提供了過壓保護。LTC3625/-1 的自動電池平衡功能在兩節電池的兩端保持了相等的電壓，從而免除了增設平衡電阻器的需要，并可保護每個超級電容器免遭過壓的損壞。

當輸出電壓處于穩定狀態時，LTC3625 和 LTC3625-1 以非常低的 50uA 靜態電流工作。當輸入電源去掉或 EN 引腳為低時，LTC3625/-1 自動進入低電流狀態，從而從超級電容器吸取不到 1uA 的電流�；�本的充電電路僅需 3 個外部元件 (1 個電感器、1 個布設在 V_IN 上的旁路電容器和 1 個 編程電阻器)，而且結構非常緊湊，可采用占板面積僅 12mm² 的纖巧型封裝。其它的保護功能包括過熱保護 (針對短暫的過載狀況)、過流限制和反向電流保護 (在該保護電路中，即使進入一個接地輸出的情況下，器件也繼續調節其編程電流)。

LTC3625 和 LTC3625-1 采用緊湊的耐熱增強型 12 引線、扁平 (0.75mm) 3mm x 4mm DFN 封裝。這些器件規格在 -40°C 至 125°C 的工作結溫范圍，有現貨供應，千片批購價分別為 E 級器件每片 3.00 美元，I 級器件每片 3.45 美元。如需更多信息，請登錄 www.linear.com.cn/3625。

具自動電池平衡功能的 1A 兩節降壓-升壓型超級電容器充電器

性能概要：LTC3625 和 LTC3625-1

• 對兩個串聯超級電容器進行高效率的升壓/降壓充電
• 自動電池平衡在充電時防止電容器過壓
• 可編程充電電流高達 500mA (單電感器)、1A (雙電感器)
• V_IN = 2.7V 至 5.5V
• 每節電池可選 2.4V/2.65V 穩定電壓 (LTC3625)，較終輸出電壓為 4.8V/5.3V
• 每節電池可選 2V/2.25V 穩定電壓 (LTC3625-1)，較終輸出電壓為 4V/4.5V
• 低的無負載靜態電流：50uA
• 停機時 I_VOUT、I_VIN < 1uA
• 扁平 12 引線 3mm x 4mm DFN 封裝

凌力爾特公司簡介

凌力爾特公司 (Linear Technology Corporation) 創建于 1981 年，是一家高性能線性集成電路制造商。凌力爾特于 1986 年成為一家上市公司，并于 2000 年成為由主要上市公司組成的 S&P 500 指數的成員之一。凌力爾特的產品包括高性能放大器、比較器、電壓基準、單片濾波器、線性穩壓器、DC/DC 變換器、電池充電器、數據轉換器、通信接口電路、射頻信號修整電路、uModule^® 產品以及其它眾多模擬功能。凌力爾特公司的高性能電路可用于電信、蜂窩電話、如光纖交換機的網絡設備、筆記本電腦和臺式電腦、計算機外圍設備、視頻/多媒體裝置、工業儀表、安全監控設備、包括數碼照相機、MP3 播放器在內的高端消費類產品、復雜醫療設備、汽車用電子設備、工廠自動化、過程控制、以及軍事和航天系統等領域。如需了解更多信息，請登錄 www.linear.com.cn 。
