隨著虛擬貨幣的崛起，針對虛擬貨幣算法優化定制的電腦主機設備“礦機”掀起一陣熱潮，2017下半年以來，比特幣價格飛漲，也推高了礦機的行情。礦機生意的火爆也成就了礦機電源，特別是對1kW~3kW高效率電源的需求。

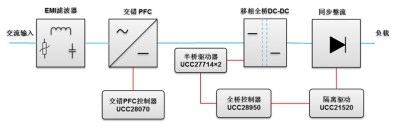

交錯PFC+移相全橋架構已經被廣泛的用在大功率電源的場合，非常成熟可靠，TI提供全套解決方案。PFC方案采用UCC28070，它是一個二相交錯的CCM PFC控制器，能實現很高的PF值和效率，業界很多大功率的模擬PFC方案都采用這個器件。PFC后級高壓DCDC采用 UCC28950，它是具有同步整流的移相全橋控制芯片，特別適合高壓，高效率以及低EMI的應用。一次側驅動采用UCC27714, 它是600V4A 高側/低側柵極驅動器；同步整流驅動采用UCC21520, 它是5.7 kVrms 雙通道隔離式柵極驅動器。

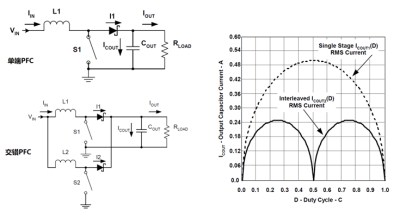

UCC28070 PFC控制器工作在CCM 模式，采用獨特的 180°交錯技術，可以較大限度的提高PFC的效率，降低損耗，使功率器件的發熱更加分散，散熱設計也變得簡單，與單端PFC相比，它極大的降低母線大電解電容的電流紋波，從而減小母線電容的體積。



UCC28070的可選編程頻率抖動模式使設計人員能在一定范圍內擴展開關頻率，從而較小化電磁干擾 (EMI) 的生成。這一抖動特性有助于縮小電容器尺寸，使設計人員使用體積更小、價格更低的 EMI 濾波器。

PR779是一款 1.2kW 通用輸入（85 至 270VRMS）交錯 PFC 轉換器參考設計，它具有 390 VDC 輸出。在 115 Vac、20% 至 100% 負載的情況下，它的效率可達到 95% 以上。對于同一負載組，如果輸入電壓是 230 Vac，則效率可達到 97% 以上。對于相同的負載范圍，無論是 115 VAC 還是 230 VAC 輸入，功率因數都大于 0.98。此設計符合當前 EN61000-3-2 要求。該設計包含兩塊電路板。主板 PR779（包含動力系統組件）和子板 PR780。子板包含驅動動力系統所需的所有控制電路。該控制基于 UCC28070 連續電流模式交錯 PFC 控制器。

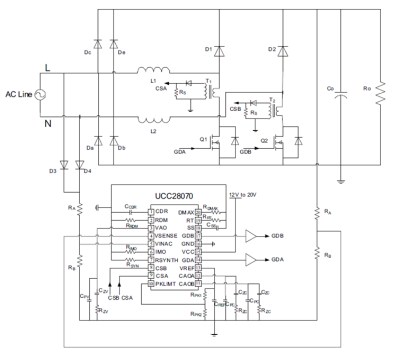

隨著比特幣全網挖礦難度提高，業界對礦機電源的可靠性及效率提出了更高的要求，長期工作穩定直接關系到挖礦收益，轉換效率關系到挖礦成本。相對于傳統PFC全橋整流而言，無橋PFC節省了由二極管整流橋?qū)е碌膿p耗，進一步提高電源轉換效率，SLUA517應用手冊 給出了使用UCC28070實現無橋PFC方案。對于2KW的礦機電源，無橋方案可以減少整流橋損耗20W，以0.3元每度電費計算，每臺礦機挖礦周期2年為例，可節省電費105元。

UCC28070提供了多種獨特的系統控制與保護特性，以提高整體系統可靠性。輸出過壓保護方案配合開環檢測特性，可避免系統出現常見的電路板故障。每相位電流都得到了準確的平衡，借助獨立的電流感測功能，可避免組件在雙相工作模式下過熱。此外，UCC28070還提供了欠壓鎖定、逐周期峰值限流以及系統過溫保護特性。

更多內容請?jiān)L問TI應用與設計-工業AC-DC解決方案

相關產品：

型號	名稱	數據表
UCC28950	具有同步整流的綠色環保相移全橋控制器	下載(2706KB)
UCC28070	二相交錯 CCM PFC 控制器	下載(1905KB)
UCC27714	高速、4A、600V 高側/低側柵極驅動器	下載(2891KB)
UCC21520	4A/6A、5.7 kVrms 雙通道隔離式柵極驅動器	下載(2119KB)
UCC27324	雙 4A 峰值高速低側電源 MOSFET 驅動器	下載(1294KB)
