±270V 共模差動放大器具 97dB 較小 CMRR，±35ppm 較大增益誤差

凌力爾特公司 (Linear Technology Corporation) 推出集成精準匹配電阻器的單位增益差動放大器 LT6375，其可對小的差分信號進行精確的電平移位和緩沖，同時抑制高達 ±270V 的共模。A 級版本實現了前所未有的性能：CMRR 為 97dB (較小值)、初始增益誤差為 35ppm (較大值)、共模分壓比為 25:1 時的增益漂移為 1ppm/°C (較大值) 而增益非線性為 2ppm (較大值)。共模分壓比的可選范圍為 7:1 至 25:1，從而允許設計師針對給定的共模輸入范圍選擇可提供較佳性能的分壓比。

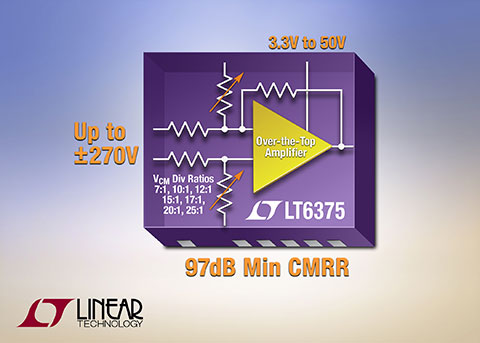

位于 LT6375 核心部分的是一個高精度 Over-The-Top® 放大器，其可在輸入處于或高于 3.3V 至 50V 電源電壓范圍的情況下運作。這允許組合一個寬輸入范圍和低電壓電源。使用一個低電壓電源可限制功耗并保護下游電路免遭高電壓的損壞。

凌力爾特公司信號調理產品部設計經理 Maziar Tavakoli 表示：“LT6375 整合了一個高精度、寬電壓范圍 Over-The-Top 放大器和可配置的精準匹配電阻器。利用 7 種不同的可選分壓比，能夠針對特定的輸入范圍要求優化精度、噪聲和速度。例如：倘若輸入共模范圍為 ±80V，則可選擇數值為 7 的電阻分壓比，這比采用數值為 20 的分壓比時，可實現更低的噪聲、更低的失調和更寬的帶寬。”

LT6375 包括許多其他的有用特性，包括軌至軌輸出、低電源電流和一種停機模式。該器件采用 4mm x 4mm 12 引腳 DFN 封裝和 4mm 長的 12 引腳 MSOP 封裝。這兩種封裝均包括跳過的引腳，以為高電壓輸入信號提供附加的引腳間距。

LT6375 針對  –40°C 至 85°C (I 級) 和 –40°C 至 125°C (H 級) 溫度范圍進行了全面規定。千片批購價為每片 2.95 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT6375。

性能概要：LT6375

• ±270V 共模電壓范圍

• 卓越的精確度：

o CMRR

• 97dB 較小值 (A 級)

• 90dB 較小值 (B 級)

o 增益誤差

• 0.0035% 較大值 (35ppm) (A 級)

• 0.006% 較大值 (60ppm) (B 級)

o 增益誤差漂移：1ppm/°C 較大值

o 增益非線性：2ppm 較大值

o 偏移電壓

• 300μV 較大值 (A 級，電阻分壓比 = 7)

• 450μV 較大值 (B 級，電阻分壓比 = 7)

• 寬電源電壓范圍：3.3V 至 50V

• 軌至軌輸出

• 350μA 電源電流

• 可選內部電阻分壓比

• 575kHz –3dB 帶寬 (電阻分壓比 = 7)

• 375kHz –3dB 帶寬 (電阻分壓比 = 20)

• –40°C 至 125°C 規定溫度范圍

• 低功率停機：20μA (DFN 封裝)

• 節省空間的 MSOP 和 DFN 封裝

本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
