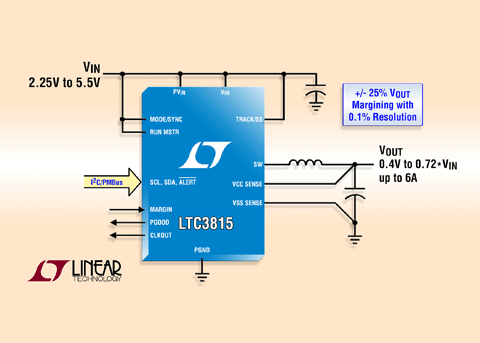

凌力爾特公司 (Linear Technology Corporation) 推出高效率 6A 單片同步降壓型 DC/DC 轉換器 LTC3815，該器件具基于 I2C 的 PMBus 接口以用于數字電源系統管理 (PSM)。LTC3815 的簡化和直觀 PMBus“Lite”命令集使之簡單易用。數字接口可提供電壓、電流、溫度和故障狀態的編程和回讀；這全部由LTpowerPlay™ 軟件提供支持。這個接口允許以 0.1% 的分辨率在 ±25% 的范圍內對輸出電壓進行裕度調節。缺省輸出電壓可用單個外部電阻器設置，在有或沒有串行接口時能上電至該電壓。

LTC3815 是以凌力爾特廣受歡迎的 PSM 控制器和多通道管理器系列為基礎而開發，為電流較小的應用提供了一款單片器件。它的輸入工作電源電壓范圍為 2.25V 至 5.5V，從而非常適合采用 2.5V、3.3V 或 5V 電壓軌工作或用鋰離子電池工作。輸出電壓在 0.4V 至 72% VIN 范圍內是可編程的，或者可用一個外部電壓基準設置，從而使該器件非常適合智能節能電源轉換、ASIC / FPGA 電源、分布式電源和負載點應用。

LTC3815 采用可鎖相、接通時間受控的電流模式架構，提供了極快的瞬態響應，并允許以低占空比工作，而這是在高開關頻率時調節低輸出電壓所必需的。工作頻率在 400kHz 至 3MHz 范圍內可用一個外部電阻器編程，或在開關噪聲敏感型應用中，工作頻率可同步至一個范圍相同的外部時鐘。

該器件集成的差分放大器提供了真正的遠端輸出電壓檢測，能實現高準確度調節而不受電路板 IR 壓降影響。其他特點包括面向兩相工作的時鐘輸出、電源良好信號、可選強制連續或斷續模式以及僅為 1ms 的快速啟動時間。

LTC3815 采用 38 引線 4mm x 6mm QFN 封裝，工作結溫范圍為 –40°C 至 125°C。千片批購價為每片 4.71 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3815。

性能概要：LTC3815

·PMBusLite 兼容串行接口

·輸出電壓設置：以 0.1% 的分辨率實現 ±25% 的輸出電壓范圍

·遙測參數包括 VIN、IIN、VOUT、IOUT、溫度和故障

·VIN 范圍：2.25V 至 5.5V

·VOUT 范圍：0.4V 至 72% VIN

·工作頻率范圍：400kHz 至 3MHz

·可同步至外部時鐘

·遠端輸出電壓檢測

·電源良好輸出信號

·1ms 快速啟動時間

 本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
