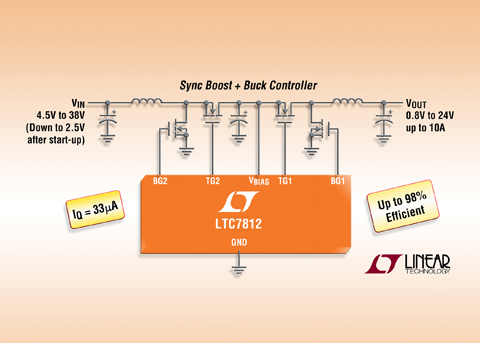

凌力爾特公司 (Linear Technology Corporation) 推出雙輸出 (升壓 + 降壓)、低靜態電流同步 DC/DC 控制器 LTC7812。該器件級聯時，其獨立的升壓和降壓型控制器在輸入電壓高于、低于或等于輸出電壓時都可調節輸出電壓，從而可在冷車發動和拋載情況下保持輸出穩定。與傳統的單電感器降壓-升壓型穩壓器不同，LTC7812 的級聯升壓 + 降壓型解決方案以連續、非脈動輸入和輸出電流提供快速瞬態響應，從而極大地降低了紋波電壓和電磁干擾 (EMI)，因此非常適合汽車、工業和大功率電池運作的系統。

LTC7812 在 4.5V 至 38V 輸入電壓范圍內工作，啟動后可保持低至 2.5V 工作。同步升壓型轉換器可產生高達 60V 的輸出電壓，并能夠以 0% 占空比工作 (同步開關接通)，以在需要提供較高效率時使輸入電壓通過。降壓型轉換器能夠以高達 98% 的效率產生 0.8V 至 24V 的輸出電壓。此外，LTC7812 可配置為以突發模式 (Burst Mode®) 工作，從而在休眠模式且降壓通道接通時將靜態電流降至 28μA (兩個通道都接通時為 33μA)，這個功能對于延長電池運行時間是很有用。強大的 1Ω 內置全 N 溝道柵極驅動器較大限度降低了 MOSFET 開關損耗，每通道提供高于 10A 的輸出電流 (僅受外部組件限制)。通過監視電感器 (DCR) 兩端的壓降或使用單獨的檢測電阻器，可檢測每個轉換器的輸出電流。

LTC7812 的恒定頻率電流模式架構允許在 50kHz 至 900kHz 范圍內選擇頻率，或者可同步至一個 75kHz 至 850kHz 的外部時鐘。其他特點包括可調軟啟動或跟蹤、折返電流限制、輸出過壓保護、運行控制以及電源良好輸出電壓信號。LTC7812 采用 32 引線 5mm x 5mm QFN 封裝。千片批購價為每片 4.00 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC7812。

性能概要：LTC7812

·同步升壓 + 降壓型控制器

·寬偏置輸入電壓范圍：4.5V 至 38V

·在輸入驟降 (冷車發動) 至 2.5V 時輸出仍保持穩定

·升壓輸出電壓高達 60V

·降壓輸出電壓范圍：0.8V 至 24V

·級聯時，允許 VIN 高于、低于或等于穩定的 VOUT

·低輸入和輸出紋波

·低 EMI

·快速輸出瞬態響應

·高輕載效率

·低工作 IQ：33μA (兩個通道接通)

·低工作 IQ：28μA (降壓通道接通)

·RSENSE 或無損耗的 DCR 電流檢測

·可鎖相頻率 (75kHz 至 850kHz)

本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
