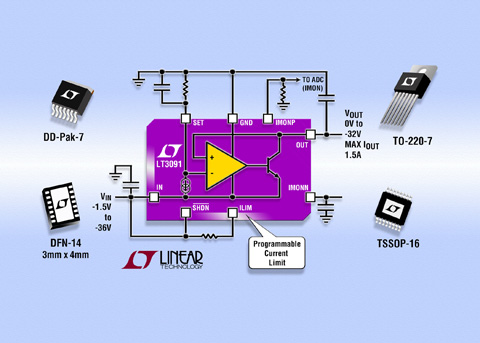

凌力爾特公司 (Linear Technology Corporation) 推出 LDO+™ 系列的較新器件 LT3091，該器件是一款 1.5A 低壓差負線性穩壓器，具備低噪聲、軌至軌運行、精準的可編程電流限制和雙向輸出電流監視器。LT3091 能夠提供電纜壓降補償，容易并聯以提供較大電流或改善電路板散熱，并且可配置為三端浮動穩壓器。LT3091 的輸入電壓范圍為 –1.5V 至 –36V。采用單電阻能設置可調的軌至軌輸出電壓在 0V 至 –32V 范圍，壓差電壓僅為 300mV (滿負載時的典型值)。

該器件具備已微調和準確度為 ±1% 的 50μA 電流源基準，在整個電壓、負載和溫度范圍內提供 ±2% 輸出電壓容限。由于該器件采用單位增益電壓跟隨器架構，所以輸出電壓調節、帶寬、瞬態響應和輸出噪聲 (在 10Hz 至 100kHz 帶寬范圍內為 18μVRMS) 不受輸出電壓影響。LT3091 非常適合負邏輯電源、低噪聲儀器和 RF 電源、堅固的工業電源以及后置穩壓開關電源。

LT3091 可用多種輸出電容器實現卓越的穩定性，其中包括小型、低成本陶瓷電容器。該器件配合較小值為 10μF 的輸出電容器可穩定。采用單個電阻器可調節精準的可編程電流限制。該器件的雙極性電流監視器提供或吸收與輸出電流成比例的電流，這對系統監視是很有用。LT3091 的雙向停機功能使該器件能夠以正或負邏輯電平工作。此外，LT3091 準確的停機門限可為該穩壓器的輸入電源或正的系統電源電壓提供可編程 UVLO 門限。該 IC 的內部保護電路包括具折返的精準電流限制和具遲滯的過熱停機。在該穩壓器的負載返回正電源的雙極性電源應用中，OUT 引腳可以拉高至比 GND 高 34V，而且仍允許 LT3091 安全地啟動。

LT3091 采用扁平 (0.75mm) 3mm x 4mm 14 引線 DFN 和 16 引線 TSSOP 封裝，兩種封裝都有底面導熱襯墊。此外，該器件還有 TO-220-7 和 DD-Pak-7 大功率封裝。E 級和 I 級版本的工作結溫范圍為 –40°C 至 125°C，H 級版本為 –40°C 至 150°C，MP 級版本則規定在較寬的 –55°C 至 150°C 溫度范圍內工作。E 級版本的千片批購價為 2.87 美元，所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LT3091。

性能概要：LT3091

·輸出電流：1.5A

·可用單個電阻器設定輸出電壓

·50μA SET 引腳電流：±1% 初始準確度

·可編程電流限制

·正或負輸出電流監視器

·可并聯以實現更大的電流和更佳的散熱

·低壓差電壓：300mV

·低輸出噪聲：18μVRMS (10Hz 至 100kHz)

·可配置為三端浮動穩壓器

·寬輸入電壓范圍： –1.5V 至 –36V

·軌至軌輸出電壓范圍：0V 至 –32V

·正 / 負停機邏輯或 UVLO

·可編程電纜壓降補償

·負載調節：1.2mV (1mA 至 1.5A)

·采用 10μF (較小值) 輸出電容器可穩定

·采用陶瓷或鉭電容器可穩定

·輸出反向保護

·耐熱性能增強型 16 引線 TSSOP、14 引線 3mm × 4mm x 0.75mm DFN、
DD-Pak-7 和 TO-220-7 封裝

本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P稅、各種稅款、費用以及匯率不同而有所分別。
