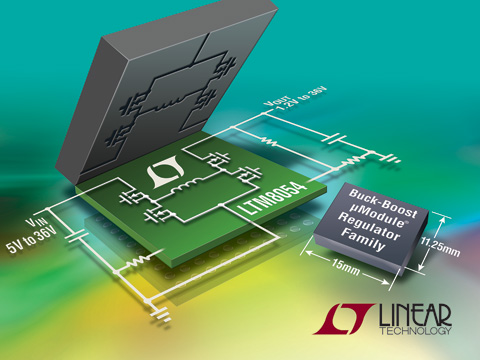

凌力爾特公司 (Linear Technology Corporation) 推出 36VIN (40Vmax)、5.4A 微型模塊 (μModule®) 穩壓器 LTM8054，該器件采用小型 11.25mm x 15mm x 3.42mm BGA 封裝。LTM8054 能調節輸出電壓等于、高于或低于輸入電壓。因為該器件可在降壓和升壓功能之間無縫地切換，即使輸入和輸出電壓之一或二者同時有很大變化，也能提供一個穩壓輸出。該器件包括了電感器、DC/DC 穩壓器、MOSFET 和支持性組件。LTM8054 從 5V 至 36V 輸入電壓范圍以降壓、升壓和降壓-升壓 (VIN 約等于 VOUT) 這三種工作模式調節輸出電壓在 1.2V 至 36V 范圍。



LTM8054 采用 4 開關降壓-升壓型拓?fù)湟暂^大限度提高效率，在 24VIN、12VOUT (降壓) 時效率為 92%，而在36VIN、24VOUT 時則為 94%。工作模式之間的轉換是自動進行的，從而使 LTM8054 成為適用于多種應用的簡單和緊湊的 DC/DC 穩壓器解決方案，應用包括工業控制、汽車、太陽能和大功率電池供電系統。



LTM8054 提供輸入和輸出電流限制和監視功能。這非常適合需要以恒定電流工作的應用，例如 LED 驅動器、電池充電器、風扇控制和熱電冷卻控制器。此外，該器件可用各種輸入電源實現負載均分。開關頻率可通過一個外部電阻器調節在 100kHz 至 800kHz 范圍，也可同步至一個 200kHz 至 700kHz 的外部時鐘。



LTM8054 在 –40°C 至 125°C 和 –55°C 至 125°C 溫度范圍內工作。千片批購價為每片 15.95 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTM8054。



性能概要：LTM8054

·完整的降壓-升壓型開關模式電源

·寬輸入電壓范圍：5V 至 36V

·寬輸出電壓范圍：1.2V 至 36V

·從 6VIN 至 12V/1.8A 輸出

·從 12VIN 至 12V/3.4A 輸出

·從 24VIN 至 12V/5.4A 輸出

·可調的輸入和輸出平均電流限值

·輸入和輸出電流監視器

·可并聯以增大輸出電流

·11.25mm x 15mm x 3.42mm BGA 封裝



本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
