超低噪聲和雜散、350MHz 至 6GHz、整數 N PLL / 合成器抑制系統噪聲

凌力爾特公司 (Linear Technology Corporation) 推出高性能 6GHz 整數 N 頻率合成器 LTC6945，該器件具卓越的 -226dBc/Hz 歸一化閉環帶內相位噪聲、出色的 -274dBc/Hz 歸一化帶內 1/f 噪聲、-157dBc/Hz 的寬帶相位噪聲層和同類較佳的 -102dBc 雜散輸出。在典型的 900MHz 應用中，這樣的性能特性可在 1kHz 偏移時實現 -100dBc/Hz 的閉環相位噪聲。LTC6945 設計為與高達 6GHz 的外部低噪聲 VCO 一起工作。此外，該器件有一個內置的輸出分頻器，可從 1 到 6 編程，以將調諧頻率覆蓋范圍擴展為低至 350MHz。



LTC6945 包括低噪聲基準緩沖器、基準分頻器、具鎖相指示器的相位-頻率檢測器 (PFD)、超低噪聲可編程充電泵和整數反饋分頻器，以實現噪聲非常低的 PLL 工作。內置的 SPI 兼容雙向串行端口允許頻率調諧和控制，并回讀寄存器和環路狀態信息。

LTC6945 的低相位噪聲和低雜散能力增強了所有類型的 RF 和無線設備之性能，包括支持 LTE、W-CDMA、UMTS、CDMA、多載波 GSM 和 WiMAX 標準的多頻段基站。其寬頻率范圍還支持點到點寬帶無線接入、軍事、航空電子和高性能測試與測量應用。



凌力爾特提供基于 PC 和全面的 PLLWizard™ 設計工具軟件，以方便交互式控制，并與 LTC6945 的評估板連接。設計師可以用 PLLWizard 軟件進行仿真和優化，然后在實際的演示電路上以交互方式驗證設計。PLLWizard 設計工具可免費下載，網址為 www.linear.com.cn/PLLWizard。

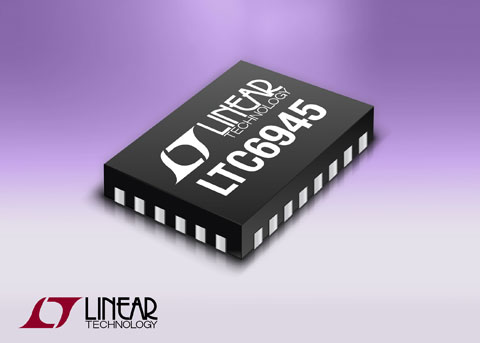

LTC6945 規格在 -40°C 至 105°C 的整個外殼溫度范圍內工作。LTC6945 有現貨供應，采用 4mm x 5mm、28 引線塑料 QFN 封裝，千片批購價為每片 4.95 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC6945。





超低相位噪聲和雜散的 6GHz 頻率合成器



性能概要：LTC6945

·         卓越的帶內相位噪聲：-226dBc/Hz (閉環、歸一化)

·         同類較佳帶內 1/f 噪聲：-274dBc/Hz (閉環、歸一化）

·         -157dBc/Hz 寬帶輸出相位噪聲層

·         非常低雜散的輸出：-102dBc

·         可編程充電泵提供高達 11.2mA 的輸出電流

·         支持 PLLWizard 設計工具軟件

·         內置輸出分頻器提供低至 350MHz 的寬調諧頻率范圍
