IQ = 1.8 µA 的 15V、300mA 降壓型轉換器

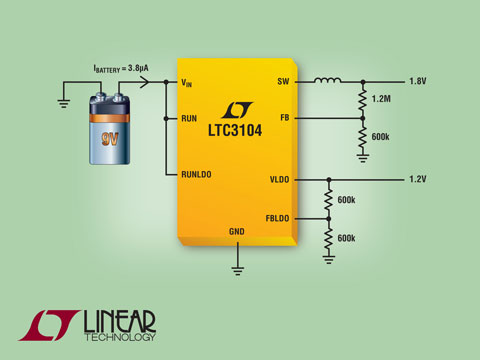

    凌力爾特公司 (Linear Technology Corporation) 推出 15V、固定頻率同步降壓型轉換器 LTC3103 和 LTC3104，這兩款器件能在 0.6V 至 13.8V 的輸出電壓范圍內提供 300mA 連續電流。LTC3103 僅消耗 1.8µA 靜態電流，而 LTC3104 (提供 10mA 的可編程 LDO 輸出) 的靜態電流僅為 2.6µA。這些器件非常適用于多種電池供電的應用，包括工業控制電源、遠程傳感器網絡、低功率無線系統和能量收集應用。這兩款器件都在 2.5V 至 15V 的輸入電壓范圍內工作，從而方便了多種輸入電源的工作，包括單節或多節電池、超級電容器和系統電壓軌。

    LTC3103 和 LTC3104 以固定的 1.2MHz 開關頻率工作，并運用同步整流提供高達 95% 的效率。就需要低噪聲的應用而言，LTC3103 和 LTC3104 均能以“強制連續模式”工作，在該模式時，兩款器件將以 1.2MHz 開關頻率工作。這些器件還可以接受命令，以自動從固定頻率轉換為突發模式 (Burst Mode®) 工作，從而在極寬的負載電流范圍內實現高效率。內部補償、小占板面積的 DFN 和 MSOP 封裝、以及固定的 1.2MHz 開關頻率允許僅使用幾個纖巧的外部組件，就可組成占板面積非常緊湊的解決方案。一個準確和可編程的 RUN 比較器為用戶提供了靈活性，用戶可設定在何種輸入電壓條件下啟用器件。其他特點包括電源良好標記、集成的軟啟動和過熱保護。

    LTC3103EDD 和 LTC3103EMSE 的千片批購價均為每片 2.45 美元。工業級版本 LTC3103IDD 和 LTC3103IMSE 經過測試，保證工作在 -40°C 至 125°C 的工作結溫范圍，千片批購價均為每片 2.70 美元。

LTC3104EDE 和 LTC3104EMSE 的千片批購價均為每片 2.70 美元。工業級版本 LTC3104IDE 和 LTC3104IMSE 經過測試，保證工作在 -40°C 至 125°C 的工作結溫范圍，千片批購價均為每片 2.96 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LTC3104 和 www.linear.com.cn/product/LTC3103。

性能概要：LTC3103 和 LTC3104

·         超低靜態電流：1.8µA (LTC3103)，2.6µA (LTC3104)

·         同步整流：效率高達 95%

·         寬 VIN 范圍：2.5V 至 15V

·         寬 VOUT 范圍：0.6V 至 13.8V

·         300mA 輸出電流

·         具 1µA IQ 的 10mA LDO (LTC3104)

·         用戶可選自主突發模式或強制連續工作模式

·         準確和可編程的 RUN 引腳門限

·         1.2MHz 固定頻率 PWM

·         內部補償

·         面向 VOUT 的電源良好狀態輸出

·         LTC3103 采用耐熱增強型 3mm x 3mm x 0.75mm、10 引腳 DFN 和 10 引腳 MSOP 封裝

·         LTC3104 采用耐熱增強型 3mm x 4mm x 0.75mm、14 引腳 DFN 和 16 引腳 MSOP 封裝
