雙輸出同步降壓型控制器在 2MHz 頻率下以高達 24VIN 產生 1.5VOUT

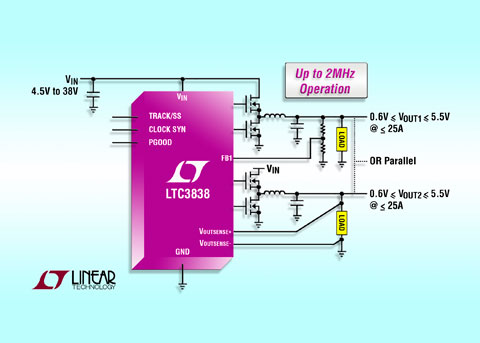

凌力爾特公司 (Linear Technology Corporation) 推出一款高頻受控接通時間雙輸出同步降壓型 DC/DC 控制器 LTC3838，該器件具差分輸出電壓檢測及時鐘同步功能。受控接通時間、谷值電流模式架構通過提高其在瞬變過程中的工作頻率實現了非常快的瞬態響應，從而使 LTC3838 只需幾個時鐘周期就能從大的負載階躍恢復。該器件工作頻率的可選范圍為 200kHz 至 2MHz，也可以同步至一個外部時鐘。很低的 30ns 較小接通時間可在非常高的工作頻率下提供一個高降壓比電源。

LTC3838在一個 4.5V 至 38V 的輸入電壓范圍內工作，可適應大多數中間總線電壓的眾多應用。強大的內置 N 溝道 MOSFET 柵極驅動器允許使用高功率外部 MOSFET，以在 0.6V 至 5.5V 的輸出電壓范圍內提供每通道高達 25A 的輸出電流，從而使其非常適合負載點要求。LTC3838 的差分放大器提供了正端及負端的真正輸出電壓遠端采樣，因而實現了高準確度穩壓，這與電路板 IR 損耗 (高達 ±500mV) 無關。輸出電流通過檢測輸出電感器 (DCR) 兩端的壓降或采用一個檢測電阻器來監測，前者旨在實現較高的效率，而后者則以提高精度。該器件的其他特點包括一個內置偏壓 LDO、軟起動或跟蹤、可調電流限值、過壓保護、電流限制折返和外部 VCC 控制。

LTC3838 提供了絕佳的總穩壓準確度，并針對了所有誤差源 (包括電壓、負載及差分檢測)。LTC3838 的總差分輸出電壓準確度在 25°C 時為 ±0.25% ，在 0°C 至 85°C 時為 ±0.67%，在 -40°C 至 125°C 的整個工作結溫范圍內的較大 DC 誤差為 ±1%。LTC3838 采用耐熱性能增強型 5mm x 7mm QFN-38 封裝或 TSSOP-38 封裝。千片批購價為每片 3.18 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3838。

性能概要：LTC3838

·         受控接通時間、谷值電流模式控制用于實現非常快的瞬態響應

·         差分放大器用于實現輸出電壓遠端采樣

·         可編程工作頻率為 200kHz 至 2MHz，可同步至一個外部時鐘

·         寬 VIN 范圍：4.5V 至 38V

·         VOUT 范圍：0.6V 至 5.5V

·         高降壓比：30ns 較小接通時間

·         在整個溫度范圍內的輸出電壓準確度為 ±0.67%

·         RSENSE 或 DCR 電流檢測

·         輸出電壓跟蹤或可編程軟起動

·         可調電流限值

·         過壓保護

·         折返電流限制
