雙通道、單片 4A 低損耗 PowerPathTM 理想二極管

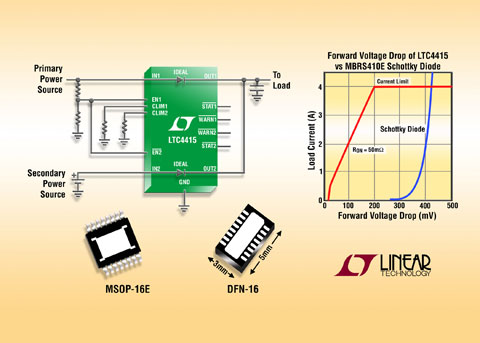

凌力爾特公司 (Linear Technology Corporation) 推出單片雙通道 4A 電源通路 (PowerPath™) 理想二極管 LTC4415，該器件為減少熱量、壓降和占用的電路板空間而設計，同時可在電源切換電路中延長電池運行時間。對于那些需要理想二極管“或” (Diode-ORing) 功能以實現負載均分或在兩個輸入電源之間自動切換的應用而言，LTC4415 是理想的選擇。LTC4415 的超低 15mV 正向電壓顯著低于肖特基二極管的正向電壓，因此可延長電池運行時間，并擴大工作電壓范圍，同時確保在電源切換時無振蕩。很低的 50mΩ 導通電阻可降低功耗并減少熱量。

     LTC4415 使兩個電源能一起工作，從 OUT 引腳回流至 IN 引腳的反向電流小于 1µA，從而確保高效率的電源二極管“或”。該 IC 在低至 1.7V 和高達 5.5V 時工作，從而能很好地與超級電容器備份系統配合，并支持采用更低電壓電源軌的趨勢。其他應用包括一般情況下從多個輸入電源吸取功率的系統，例如大電流電源通路開關、不間斷電源、電池備份系統、具電池備份的應急系統、邏輯控制電源開關、以及汽車和工業系統。

     LTC4415 每個理想二極管的較大正向電流為 4A，是可調的，以實現系統靈活性，同時該 IC 消耗不到 45uA 靜態電流。理想二極管的電流可以通過電流限制調節引腳的電壓進行監視。采用具精準門限的互補輸入 EN1 和 /EN2 對兩個理想二極管進行獨立使能，并能任意確定其優先級排序。如果任何一個輸出電壓超過其各自的輸入電壓，那么該理想二極管就關斷，且開漏狀態引腳指示這種傳導狀態。當芯片溫度接近過熱停機溫度，或者如果輸出負載超過電流限制門限時，那么相應的報警引腳就被拉低。內部熱量限制電路在出現故障情況時保護該器件，而軟啟動可限制啟動時的浪涌電流。

LTC4415 有 E 級和 I 級版本，兩種版本的額定工作溫度范圍均為 -40°C 至 125°C，采用耐熱增強型 16 引線 3mm x 5mm DFN 和 MSOP 封裝。千片批購價為每片 2.95 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC4415。

性能概要：LTC4415

·         雙通道 50mΩ 單片低泄漏理想二極管

·         1.7V 至 5.5V 的工作電壓范圍

·         每個二極管的可調電流限制高達 4A

·         15mV正向壓降 (在調節狀態中)

·         44µA 低工作電流

·         利用二極管“或”實現平穩切換

·         負載電流監視器

·         精確啟動門限以設定切換

·         軟啟動以限制啟動時的浪涌電流

·         狀態引腳指示正向二極管傳導

·         具報警功能的電流和熱量限制

·         耐熱增強型 16 引線 MSOP 和 DFN (3mm x 5mm x 0.75mm) 封裝
