18 位、1.6Msps、偽差分串行 SAR ADC實現 96.5dB SNR 性能和 18mW 低功耗

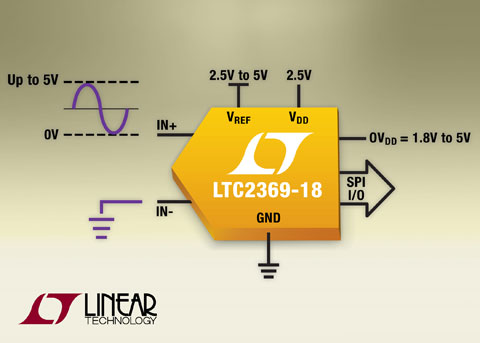

凌力爾特公司 (Linear Technology Corporation) 推出串行 18 位、1.6Msps 偽差分 SAR 模數轉換器 (ADC) LTC2369-18，該器件實現了令人驚嘆的 96.5dB SNR 和 -120dB THD，同時支持 0V 至 5V 的單極性輸入范圍。偽差分輸入簡化了 ADC 驅動器要求，既可實現單端驅動，又能因為兩個輸入所共有的無用信號之減少而獲益。這降低了復雜性及信號鏈路的功率要求。LTC2369-18 用 2.5V 電源工作，僅消耗 18mW 功率，而低功率停機模式僅消耗 2.25µW。當與推薦的單端 ADC 驅動器 LT6202 一起使用時，合計功耗僅為 53mW，比全差分驅動電路降低了 40%。LTC2369-18 是業界性能較高的 18 位偽差分 SAR ADC，具 ±2.5LSB 的較大 INL，在 -40ºC 至 125ºC 的溫度范圍內無漏碼且具有保證的性能規格。

引腳和軟件兼容的 16 位、2Msps LTC2370-16 與 LTC2369-18 可相互補充。LTC2370-16 實現了卓越的 94dB SNR 和 ±0.85LSB 的較大 INL。LTC2369-18 和 LTC2370-16 是一個 18 位 / 16 位高性能偽差分 SAR ADC 系列中較先推出的兩款器件，該系列器件的速度范圍為 250ksps 至 2Msps。這些器件提供了一個易用型 SPI 接口、清晰明確的 BUSY 和 CHAIN 引腳、1.8V 至 5V 的 I/O 電壓以及一個內部振蕩器，從而簡化了數字定時并較大限度地減少了外部組件數目。這些器件實現真正的無延遲工作，即使在很長的空閑周期之后，也允許進行準確的單次測量，而且沒有較低采樣率要求。

LTC2369-18 系列的 18位 / 16 位偽差分 SAR ADC的面市使今年早些時候推出并具有高達 102dB SNR 的 LTC2379-18 全差分 SAR ADC 系列得以壯大。凌力爾特完整的高性能偽差分及全差分 18 位 / 16 位 SAR ADC 具有很高的 SNR、快速吞吐量和低功耗，非常適用于高性能醫療、工業及汽車應用。LTC2369-18 和 LTC2370-16 采用小型 16 引線 MSOP 和 4mm x 3mm DFN 封裝，千片批購價分別為每片 29.95 美元和 24.50 美元。為了實現不打折扣的 AC 性能，我們推薦使用低噪聲、低功率 LT6202 ADC 驅動器。我們還推薦使用 LTC6655，該器件是一款精確的外部基準，具有 ±0.025% (較大值) 的高準確度、2ppm/ºC 的漂移和 0.25ppmP-P 的低噪聲，非常適用于高準確度應用。采用 LT6202 ADC 驅動器和 LTC6655 基準的集成式演示電路板 DC1813A 可通過 www.linear.com.cn 或凌力爾特公司的銷售辦事處提供。如需更多信息，請登錄 www.linear.com.cn/product/LTC2369。

性能概要：LTC2369-18

·         1.6Msps 吞吐量速率

·         ±2.5LSB INL (較大值)

·         保證的 18 位無漏碼

·         低功耗：1.6Msps 時為 18mW，1.6ksps 時為 18uW

·         fIN = 2kHz 時具 96.5dB SNR (典型值)

·         fIN = 2kHz 時具 -120dB THD (典型值)

·         保證工作至 125°C

·         2.5V 電源

·         偽差分單極性輸入范圍：0V 至 VREF

·         2.5V 至 5.1V 的 VREF 輸入范圍

·         無流水線延遲，無周期延遲

·         1.8V 至 5V 的 I/O 電壓

·         具菊花鏈模式的 SPI 兼容串行 I/O

·         內部轉換時鐘

·         16 引線 MSOP 和 4mm x 3mm DFN 封裝
