36VIN、±5A 供電 / 吸收電流降壓型 µModule 穩壓器具可調輸出電流限值

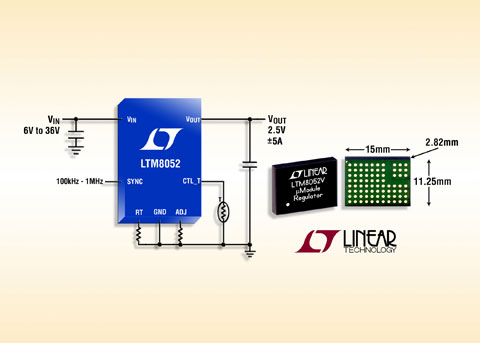

凌力爾特公司 (Linear Technology Corporation) 推出一款具高達 5A 可調輸出電流限值的 36V 輸入恒定頻率降壓型µModule® 穩壓器 LTM8052。可調電流限值可幫助系統設計師設定輸送至負載的較大功率，從而較大限度地降低上游 AC/DC 或 DC/DC 電源的額定輸出。此外，LTM8052 還能在調節一個可調輸出電壓的同時供應或吸收電流。為了簡化噪聲濾波，LTM8052 在整個輸出電流范圍內均工作于一個恒定頻率。µModule 穩壓器負責將一個介于 6V 和 36V 之間的輸入電壓轉換為一個 1.2V 至 24V 的可調輸出電壓。在 12V 輸入至 2.5V 輸出應用中，LTM8052 可在 2A 電流下實現 88% 的峰值工作效率。其應用包括工業、醫療成像和負載點通信、電荷平衡及帕爾帖 (Peltier) 熱電模塊驅動器。

與傳統的降壓型穩壓器相比，LTM8052 的 10% 準確電流限值是一項改進，前者的電流限值可能比實際輸出電流大 40% 至 50%。采用 LTM8052 后，即可安置一個較低功率且不太昂貴的上游電源，否則就需要一個較高的額定輸出功率，以防止電壓軌在過流或短路狀況下發生崩潰。還可以使用一個熱敏電阻，用于根據溫度的變化進行電流限值的補償，以改善熱管理性能。當吸收電流時，µModule 穩壓器回收能量并將之傳送至輸入電源軌，而不像運用傳統方法時那樣把它作為熱量白白浪費掉。對于那些對噪聲敏感的應用，可以使 LTM8052 同步至一個范圍為 100kHz 至 1MHz 的外部時鐘頻率。該器件的其他特點包括可從外部調節的軟起動、可調開關頻率及熱停機功能。

LTM8052 內置于具高散熱效率的 11.25mm x 15mm x 2.82mm LGA 封裝之中。E 和 I 這兩種溫度等級適用于 -40°C 至 +125°C 溫度范圍，并有現貨供應。千片批購價為每片 13.17 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTM8052。

性能概要：LTM8052

·         ±10% 可調電流限值準確度

·         在輕負載條件下執行連續導通模式 (CCM) 操作

·         6V 至 36V 輸入電壓范圍

·         1.2V 至 24V VOUT 范圍

·         供應高達 +5A / 吸收高達 -7A 的輸出電流

·         效率達 88%  (12VIN 至 2.5VOUT)

·         可調開關頻率 (FSW)：100kHz 至 1MHz

·         可同步至一個頻率范圍為 100kHz 至 1MHz 的外部時鐘

·         緊湊和耐熱性能增強型 11.25 x 15 x 2.82mm LGA 封裝
