同步降壓型 DC/DC 控制器采用非線性控制和差分輸出檢測以實現嚴緊的輸出電壓調節

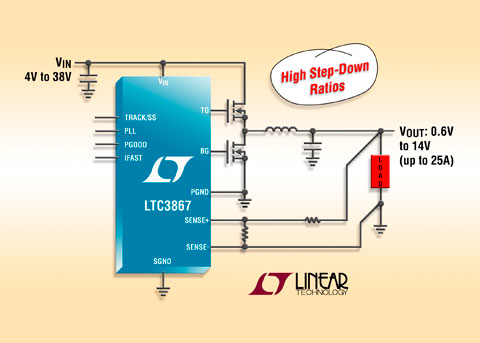

凌力爾特公司 (Linear Technology Corporation) 推出具備非線性控制、差分輸出電壓檢測和時鐘同步功能的固定頻率同步降壓型 DC/DC 控制器 LTC3867。非線性控制通過提高工作頻率較大限度地減小了負載瞬變過程中的輸出電壓擺幅，因而使得 LTC3867 僅在幾個周期內就能從大負載階躍中恢復。與傳統控制器相比，該功能可將較大偏差 (相對于標稱值) 減小 50% 之多。LTC3867 的 4V 至 38V 輸入范圍可涵蓋眾多的應用，包括大多數中間總線電壓。強大的內置 N 溝道 MOSFET 柵極驅動器允許使用高功率外部 MOSFET，以實現高達 25A 的大負載電流。輸出電壓范圍為 0.6V 至 14V，從而使 LTC3867 成為電信、數據通信、汽車和工業應用的理想選擇。

LTC3867 的差分放大器提供了正端和負端的真正遠端輸出電壓采樣，從而實現了高準確度的調節，這與印制線、過孔和互連線中的 IR 損耗 (高達 ±300mV) 無關。65ns 的低導通時間可在高工作頻率下實現一個高降壓比電源。工作頻率的可選范圍為 200kHz 至 1.2MHz，也可同步至一個外部時鐘。輸出電流的監視通過檢測輸出電感器 (DCR) 兩端的電壓降 (以獲得較高的效率) 或采用一個檢測電阻器來完成。該器件的其他特點包括 DCR 溫度補償、一個內置的偏壓 LDO、軟起動或跟蹤、可調電流限值、從輸出過流狀態的軟恢復、過壓保護、外部 VCC 控制以及在 -40°C 至 125°C 工作結溫范圍內的 ±1% 基準電壓準確度。

LTC3867 采用耐熱增強型 4mm x 4mm QFN-24 封裝。千片批購價為每片 2.76 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3867。

性能概要：LTC3867

·           非線性控制用于在瞬變過程中實現極小的輸出電壓擺幅

·           用于遠端輸出電壓采樣的差分放大器

·           寬 VIN 范圍：4V 至 38 V

·           VOUT 范圍：0.6V 至 14V

·           強大的內置 MOSFET 柵極驅動器

·           高降壓比：65ns 較小導通時間

·           可選的工作頻率：200kHz 至 1.2MHz

·           可同步至一個頻率范圍為 250kHz 至 1.1MHz 的外部時鐘

·           整個溫度范圍內的 ±1% 基準電壓準確度

·           RSENSE或 DCR 電流檢測

·           DCR 溫度補償

·           輸出電壓跟蹤或可編程軟起動

·           可調電流限值

·           從輸出過流狀態的軟恢復

·           過壓保護
