具電源通路控制和自動電量平衡功能、占板面積為 9mm2 的 150mA 超級電容器充電器

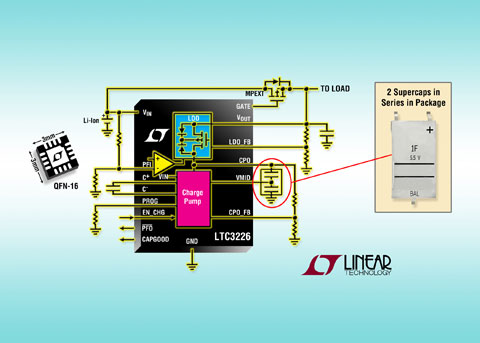

      凌力爾特公司 (Linear Technology Corporation) 推出一款具有后備電源通路 (PowerPath™) 控制器的無電感器型超級電容充電器 LTC3226，該器件適合于那些需要短時后備電源應用中的鋰離子電池或其他低電壓系統軌。LTC3226 采用一種低噪聲雙模式 (1x / 2x) 充電泵架構，具恒定輸入電流，可從 2.5V 至 5.5V 的輸入電源給兩節串聯的超級電容器充電，使其達到 2.5V 至 5.3V 的可編程電容器充電電壓。充電電流較高達 150mA，是電阻器可編程的。該器件的自動電量平衡和電壓箝位功能無需平衡電阻器就可保持兩節超級電容器上的電壓相等。這可保護每個超級電容器免遭因電池電容不匹配或泄漏所引起的過壓損壞，同時較大限度地減少對電容器的電流消耗。

       LTC3226 具有兩種操作模式：標準模式和后備模式。操作模式由一個可編程電源故障 (PFI) 比較器來決定。在標準模式中 (PFI 為高電平)，功率通過一個低損耗外部 FET 理想二極管從 VIN 輸送至 VOUT，而且充電泵保持接通狀態以對超級電容器組進行 Top-Off 型充電。在備份模式 (PFI 為低電平) 時，充電泵斷開，內部 LDO 接通，以用存儲在超級電容器中的電荷提供 VOUT 負載電流，同時外部理想二極管防止反向電流流進 VIN。用超級電容器通過內部 LDO 可提供高達 2A 的備份電流。

       當輸出電壓處于穩定狀態時，LTC3226 以非常低的 55µA 靜態電流工作。基本充電電路需要很少的外部組件，且占用很小的空間，該 IC 采用纖巧的 3mm x 3mm QFN 封裝。很高的 900kHz 工作頻率減小了外部組件的尺寸。內部限流和過熱停機電路允許該器件承受從 PROG、VOUT 或 CPO 引腳到地的連續短路。其他特點包括 CAP PGOOD 和 VIN PFO\ (電源故障) 輸出以及用于系統內務處理的 VOUT RST\ 輸出。

LTC3226 采用緊湊的 16 引線、扁平 (0.75mm) 3mm x 3mm QFN 封裝，工作溫度范圍為 -40°C 至 125°C。E 級和 I 級器件的千片批購價分別為每片 2.67 美元和 3.07 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3226。

性能概要：LTC3226

·         1x / 2x 多模式低噪聲充電泵超級電容器充電器

·         自動電量平衡功能防止電容器在充電時過壓

·         理想二極管主電源通路控制器 (VIN 至 VOUT)

·         內部 2A LDO 備份電源 (CPO 至 VOUT)

·         主 / 備份電源自動切換

·         輸入電壓范圍：2.5V 至 5.5V

·         可編程 SCAP 充電電壓

·         可編程 SCAP 輸入電流限制 (較大值為 315mA)

·         無負載 IVIN = 55μA

·         緊湊和扁平的 (0.75mm) 3mm x 3mm 16 引線 QFN 封裝
