寬輸入電壓范圍降壓型 DC/DC 控制器具 -55°C 至 150°C 的工作節溫范圍

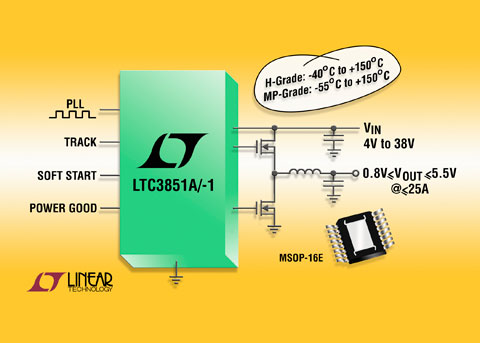

凌力爾特公司 (Linear Technology Corporation) 推出 LTC3851A 的 H 級和 MP 級版本，這些同步降壓型 DC/DC 控制器具有寬輸入電壓范圍 (4V 至 38V)，適用于多種應用，涵蓋了大多數中間總線電壓和電池化學組成。強大的內置 MOSFET 柵極驅動器允許使用大功率外部 MOSFET，以在 0.8V 至 5.5V 的輸出電壓范圍內產生高達 25A 的輸出電流，從而理想地滿足了負載點的要求。這些 H 級和 MP 級版本器件經過測試，分別保證工作在 -40°C 至 150°C 和 -55°C 至 150°C 的工作節溫范圍。應用包括汽車系統、工業、醫療、數據通信和電信。

恒定頻率、電流模式架構允許可選固定頻率或鎖相環 (PLL)  頻率在 250kHz 至 750kHz。通過測量輸出電感器 (DCR) 兩端的壓降或運用一個可選檢測電阻器，可完成輸出電流檢測。在短路和過載情況下，電流折返限制了 MOSFET 產生的熱量。可選連續、脈沖跳躍或突發模式 (Burst Mode^®) 工作是用戶控制的，以優化輕負載效率。LTC3851A/-1 具高達 99% 的占空比，有非常低的壓差電壓，這對于延長電池供電應用的運行時間是一個非常有用的功能。其他特點包括跟蹤和可調軟啟動。LTC3851A-1 與 LTC3851A 的不同在于，LTC3851A-1 具一個電源良好信號，而不是可調電流限制。

LTC3851AH/-1 和 LTC3851AMP/-1 都采用耐熱增強型 MSOP-16 封裝。H 級和 MP級器件的千片批購價分別為每片 2.24 美元和 5.29 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3851A。

性能概要：LTC3851A

• V_IN 范圍為 4V 至 38V
• 強大的內置 N 溝道 MOSFET 驅動器
• 電流模式控制
• DCR 或 R_SENSE 電流檢測選項
• 可編程電流限制門限電壓
• 鎖相環同步
• 可調軟啟動或跟蹤
• 電源良好信號
• 固定工作頻率或可同步頻率在 250kHz 至 750kHz
