15V、雙通道 3A 單片同步降壓型穩壓器為 DDR1、DDR2 或 DDR3 存儲器供電

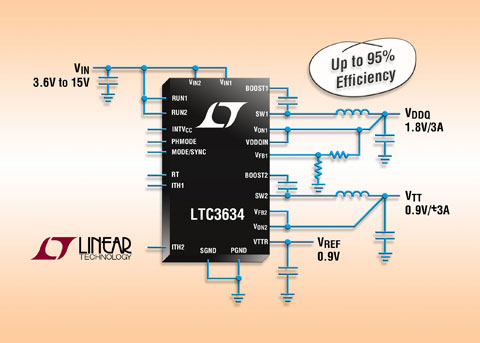

凌力爾特公司 (Linear Technology Corporation) 推出高效率、雙通道單片同步降壓型穩壓器 LTC3634，該器件為 DDR1、DDR2 和 DDR3 SDRAM 控制器提供電源和總線終端軌。LTC3634 在 3.6V 至 15V 的輸入電壓范圍內工作，從而非常適用于雙節鋰離子電池應用以及 5V 和 12V 中間總線系統。LTC3634 采用獨特的恒定頻率 / 受控接通時間、電流模式架構，這種架構非常適用于從一個 12V 輸入電源以高開關頻率給 DDR 應用供電。其終端電壓 VTT 設定為 VDDQ 的 1/2，可低至 0.6V，準確度為 ±1.6%。單片設計和高達 4MHz 的開關頻率相結合，允許使用纖巧、低成本電容器和電感器，可為 DDR 電源應用提供一種非常緊湊和高效率的解決方案。

LTC3634 的每個通道采用了 R_DS(ON) 僅為 65mΩ 和 130mΩ 的內部開關，以提供高達 95% 的效率。兩個通道以 180° 反相工作，從而較大限度地減小了輸入和輸出電容的尺寸。一個能驅動 10mA 負載的內置緩沖器也提供了一個等于 V_DDQ/2 的低噪聲基準輸出 (VTTR)。其他特點包括電源良好電壓監視器、輸入過壓和過熱保護以及短路保護。

LTC3634EUFD 采用 4mm x 5mm QFN-28 封裝，而 LTC3634EFE 采用 28 引線 TSSOP 封裝。兩款器件的千片批購價分別為每片 4.25 美元和 4.40 美元。工業級版本 LTC3634IUFD 和 LTC3634IFE 保證工作在 -40°C 至 125°C，千片批購價分別為每片 4.72 美元和 4.89 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3634。

性能概要：LTC3634

• 3.6V 至 15 V 的輸入電壓范圍
• V_DDQ、V_TT、VTTR 輸出
• 高達 ±3A 的輸出電流
• 高達 95% 的效率
• 通道之間可選 90° / 180° 相移
• 可調開關頻率：500kHz 至 4MHz
• 10mA 緩沖式 V_TTR = V_DDQ/2 = V_TT 基準
• 在 0.75V 時準確度為 ±1.6% 的 VTTR
• 較佳 V_OUT 范圍：0.6V 至 3V
• 電流模式工作實現卓越的電壓和負載瞬態響應
• 外部時鐘同步
• 短路保護
• 輸入過壓和過熱保護
• 電源良好狀態輸出
• 采用 (4mm x 5mm) QFN-28 和耐熱增強型 28 引線 TSSOP 封裝
