四端口和單端口 LTPoE++ PSE 控制器提供高達 90W

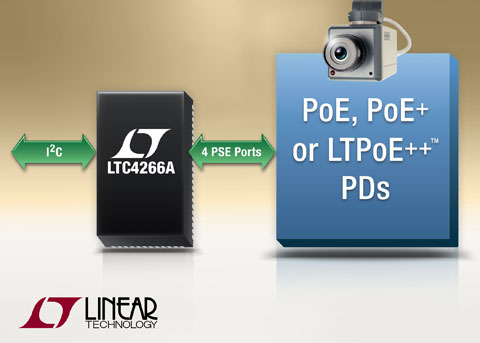

凌力爾特公司 (Linear Technology Corporation) 推出面向供電設備 (PSE) 的 4 端口和單端口以太網供電 (PoE) 控制器 LTC4266A 和 LTC4274A，這兩款器件可向受電設備 (PD) 提供高達 90W 的功率。目前的 IEEE 標準 802.3at (也稱為 PoE+) 將供給 PD 的較大可用功率限制到 25.5W。該標準 2009 年正式生效時，應用已經需要更大的功率了。LTC4266A 和 LTC4274A 采用凌力爾特的 LTPoE++^TM 信號傳輸方案來滿足該較高功率 PoE 市場的需求，此方案可實現 PSE 與 PD 的相互識別并為 PD 提供高達 90W 的功率，同時還確保了與那些基于現行 IEEE PoE 標準之設備的返回兼容性及互操作性。凌力爾特提供大功率版本器件，涵蓋 35W、45W、70W 和 90W 功率級，以便可以相應地確定分立型組件和磁性元件的大小，從而較大限度地降低解決方案總體成本。低功率 13W 版本 LTC4266C 和 LTC4274C 現在也已供貨，適用于全自動 Type 1 PoE 系統。

LTC4266A 和 LTC4274A 實現了新一代的高功率 PoE 應用，包括長距離無線接入點 (WAP)、瘦客戶機和熱感監控攝像機。主要的優點包括：在低 R_DS(ON) MOSFET 和檢測電阻器 (每個端口的總電阻為 0.34Ω) 上實現了極低的功耗。通過響應一種專有的分級機制并證實 PD 確為一個符合 LTPoE++ 標準的高功率設備，凌力爾特的 LTPoE++ PD 便可要求為其提供高達 90W 的功率。非常高可靠性的 PD 發現通過運用一種專有的雙模式、4 點檢測機制得以實現，可確保較佳的抗 PD 誤檢測能力。凌力爾特的 PSE 控制器提供了高級電源管理功能，包括區分優先級的快速停機、準確的每端口 14.5 位電壓和電流回讀、8 位可編程電流限值及 7 位可編程過載電流限值。一個 1MHz I²C 接口允許主機控制器對 IC 進行數字式配置或查詢端口的電壓和電流讀數。固件可以方便地在現場進行升級。

LTC4266A/C 和 LTC4274A/C 為在工業環境中工作提供了保證的性能規格，采用符合 RoHS 要求的 5mm x 7mm QFN-38 封裝。LTC4266A/C 和 LTC4274A/C 的千片批購價分別為每片 5.00 美元和 4.50 美元，已開始批量供貨。凌力爾特已開始提供 LTPoE++ PSE 和 PD 控制器的應用電路。凌力爾特的 PoE 產品得到了 10 多年 PoE 電路設計領域技術經驗的支持，從而可實現向較高功率 LTPoE++ 標準的平穩過渡。如需更多信息，請登錄 www.linear.com.cn/PoE。

性能概要：LTC4266 / LTC4274

• 4 個獨立的 PSE 通道 (LTC4266)
• 單端口 PSE (LTC4274)
• 符合 LTPoE++ 和 IEEE 802.3at Type 1 和 2 的規格
• 低功耗

1. 每通道 0.25Ω 檢測電阻

• 可靠性非常高的 4 點 PD 檢測：

1. 兩點強制電壓
2. 兩點強制電流

• 大電容老式設備檢測
• 1MHz I²C 兼容串行控制接口
• 中跨延時定時器
• 支持兩對和 4 對輸出電源
• 提供多種功率級

1. LTC4266A-1：LTPoE++ 35W
2. LTC4266A-2：LTPoE++ 45W
3. LTC4266A-3：LTPoE++ 70W
4. LTC4266A-4：LTPoE++ 90W
5. LTC4266C：PoE 13W
6. LTC4274A-1：LTPoE++ 35W
7. LTC4274A-2：LTPoE++ 45W
8. LTC4274A-3：LTPoE++ 70W
9. LTC4274A-4：LTPoE++ 90W
10. LTC4274C：PoE 13W

• 采用 38 引腳 5mm x 7mm QFN 封裝

凌力爾特公司簡介

凌力爾特公司 (Linear Technology Corporation) 是 S&P 500 指數的成員，在過往的 30 年時間里，一直致力于為全球主要的公司設計、制造和銷售門類寬泛的高性能模擬集成電路。凌力爾特的產品為我們身處的模擬世界與數字化電子建立起不可或缺的橋梁，應用范圍包括通信、網絡、工業、汽車、計算機、醫療、儀表、消費、以及軍事和航空航天系統等領域。凌力爾特制造的產品包括電源管理、數據轉換、信號調理、RF 和接口 IC、以及 µModule^Ò 子系統等。
