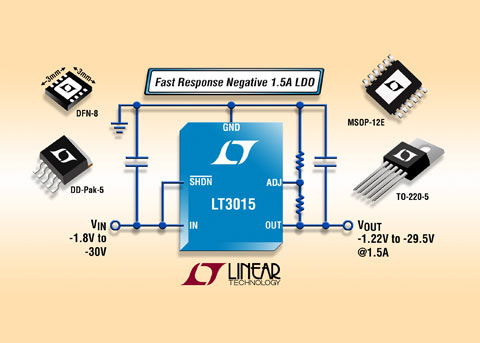

1.5A 負 LDO 提供快速瞬態響應、低輸出噪聲和精確電流限制

凌力爾特公司 (Linear Technology Corporation) 推出1.5A 負低壓差線性穩壓器 LT3015，該器件具快速瞬態響應、低噪聲和精確電流限制。憑借其 -1.8V to -30V 的寬輸入電壓范圍及 -1.220V 至 -29.5V 的可調輸出電壓，該器件的共發射極 NPN 功率晶體管設計只需單個電源，并實現了一個 310 mV (滿負載時的典型值) 的低壓差電壓。在 10Hz 至 100kHz 帶寬范圍內，輸出電壓噪聲僅為 60µV_RMS。LT3015 具有 1.1mA 的工作電流，停機時 <1µA，在出現壓降時靜態電流得到了很好的控制。LT3015 是作為凌力爾特其中一個廣受歡迎之正 LDO (1.5A LT1963A) 的負補充器件，非常適合于負邏輯電源、低噪聲儀表、工業電源以及后置穩壓開關電源。

LT3015 的基準放大器拓撲提供精確 DC 特性，并用極寬范圍的輸出電容器 (包括小型和低成本的陶瓷輸出電容器) 提供良好的環路穩定性。該器件用僅為 10µF 的輸出電容器可穩定。不必增加在使用其他很多穩壓器時常見的串聯電阻 (ESR)，就可以使用這些纖巧的外部電容器。LT3015 具有雙向停機功能，允許該器件以正或負邏輯電平工作。此外，由于 LT3015 的高停機門限準確度，SHDN 引腳可用來為穩壓器輸入電源設定可編程欠壓閉鎖 (UVLO) 門限。該 IC 的內部保護電路包括反向輸出保護、具折返的精準電流限制 (用于將功率晶體管保持在其安全工作區內) 及具遲滯的熱限制。

LT3015 可提供具背部散熱襯墊的扁平 (僅高 0.75mm) 3mm x 3mm 8 引腳 DFN 封裝、具背部散熱襯墊的 12 引腳 MSOP 封裝、通孔 TO-220 封裝和表面貼裝型 DD-Pak 封裝。 E 級和 I 級工作節溫為 -40°C 至 +125°C，MP 級規格為 -55°C 至 +125°C。E 級、I 級和 MP 級的 DFN、MSOP、TO-220 / DD-Pak 版本的千片批購價為每片 2.67 美元，所有器件都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LT3015。

性能概要：LT3015

• V_IN 范圍：-1.8V 至 -30V
• V_OUT 范圍：-1.22V 至 -29.5V (可調)
• 壓差電壓：310mV
• 輸出電流：1.5A
• 具折返的精確電流限制
• 采用 10µF 陶瓷輸出電容器可穩定
• 低輸出噪聲 (無需增加旁路電容器)：60µV_RMS
• 精確雙向 SHDN 邏輯
• 快速瞬態響應
• 工作電流：1.1mA
• 停機電流：<1µA
• 可耐受反向輸出電壓
• 具遲滯的熱限制
• 3mm x 3mm x 0.75mm DFN-8、MSOP-12、DD-Pak 和 TO-220-5 封裝
