100V 高速同步 N 溝道 MOSFET 驅動器在 -40°C 至 150°C 的溫度范圍內工作

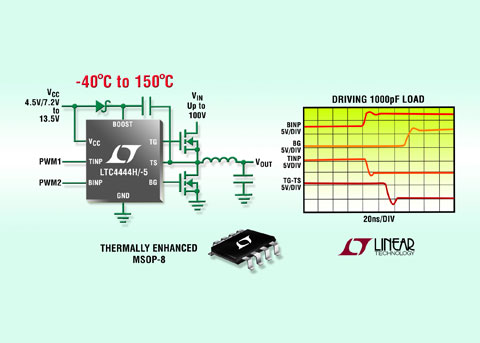

凌力爾特公司 (Linear Technology Corporation) 推出 LTC4444/-5 的 H 級版本，該器件是一款高速、高輸入電源電壓 (100V)、同步 MOSFET 柵極驅動器，為在同步整流轉換器拓?fù)渲序?qū)動高端和低端 N 溝道功率 MOSFET 而設計。該驅動器與功率 MOSFET 以及凌力爾特公司很多 DC/DC 控制器之一相結合，可構成完整的高效率同步穩壓器。LTC4444H/-5 在 -40°C 至 150°C 的節溫范圍內工作，而 I 級版本的工作溫度范圍為 -40°C 至 125°C。

該器件集成了自適應貫通保護功能，以較大限度地縮短死區時間，同時防止高端和低端 MOSFET 同時導通。這些強大的驅動器在 1.5Ω 下拉阻抗時能提供高達 1.4A 以驅動高端 MOSFET，在 0.75Ω下拉阻抗時則能提供 1.75A 以驅動低端 MOSFET，從而使該器件非常適用于驅動大柵極電容、大電流 MOSFET。LTC4444H/-5 可驅動多個并聯的 MOSFET，以用于較大電流的應用。當驅動 1000pF 負載時，高端 MOSFET 的快速 8ns上升時間、5ns 下降時間和低端 MOSFET 的 6ns 上升時間、3ns 下降時間可較大限度地降低開關損耗。

LTC4444H/-5 針對兩個與電源無關的輸入進行配置。高端輸入邏輯信號的電平從內部移位至自舉電源，該信號可在比地高 114V 時工作。LTC4444-5 在 4.5V 至 13.5V 的范圍內驅動高端和低端的 MOSFET 柵極，而 LTC4444 則在 7.2V 至 13V 的范圍內驅動高端和低端的 MOSFET 柵極。

這兩款器件都采用耐熱增強型 MSOP-8 封裝。千片批購價均為每片 2.00 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC4444。

性能概要：LT4444H/-5

• 高速 / 高壓同步 N 溝道 MOSFET 驅動器
• 100V 較高電源電壓
• -40°C 至 +150°C 的工作結溫范圍
• 在 0.75Ω 下拉阻抗時提供大驅動電流
• 4.5V/7.2V 至 13.5V 的柵極驅動電壓
• 自適應貫通保護
• 驅動高端和低端 MOSFET
• 驅動 1000pF 負載時，高端柵極具 8ns 上升時間、5ns 下降時間
• 驅動 1000pF 負載時，低端柵極具 6ns 上升時間、3ns 下降時間
• 用于柵極驅動電壓的欠壓閉鎖
• 耐熱增強型 MSOP-8 封裝
