表面貼裝 3A LDO 非常容易并聯，在不產生任何熱點的情況下提供大的 I_OUT

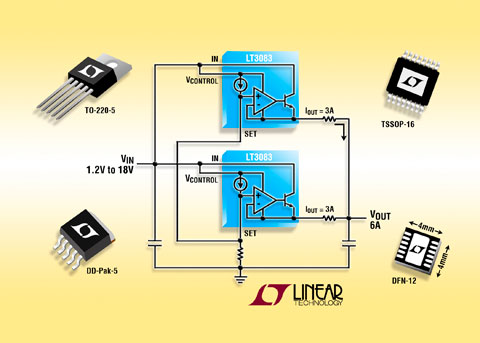

凌力爾特公司 (Linear Technology Corporation) 推出 3A LDO  LT3083，該器件可并聯以分散熱量，并提供更大的輸出電流，它還可用單個電阻器調節。LT3083 與先于其推出的 1.1A 同類器件 LT3080 基于相同的創新型架構，它采用了一個電流源基準以利用單個電阻器來設定輸出電壓。當 SET 引腳連在一起時，用一小段 PC 走線作為鎮流器，就可在多個穩壓器之間均流并分散熱量，從而在所有表面貼裝系統中實現數安培的線性調節，而無需散熱器。

LT3083 可在任意的輸出電壓條件下實現無可比擬的穩壓性能 (誤差低于 2mV)。該器件具有 1.2V 至 18V (DD-Pak 和 TO-220 封裝) 的寬輸入電壓范圍，滿負載時的壓差僅為 310mV (當采用單獨的偏置電源工作)。輸出電壓可用單個電阻器在 0V 至 17.5V 范圍內編程，內置的已微調 50uA 電流基準微調至 ±1%。由于該器件采用電壓跟隨器架構，因此調節和輸出噪聲 (40uV_RMS) 不受輸出電壓影響。大輸出電流、寬 V_IN 和 V_OUT 能力、嚴格的電壓和負載調節、高紋波抑制、少數量的外部組件和并聯功能使 LT3083 非常適用于新式和較大電流的多軌系統。

凌力爾特公司工程副總裁兼首席技術官 Robert Dobkin 表示：“LT3083 穩壓器為設計師提供了一個全表面貼裝解決方案，可實現大電流、低紋波應用，如 FPGA、數據通信或串行鏈路。當在多軌電源系統中產生額外電壓時，該器件單獨的集電極引腳較大限度地減小了功耗。”

LT3083 采用多種耐熱增強型表面貼裝兼容封裝，包括扁平 (0.75mm) 12 引線 4mm x 4mm DFN 和 16 引線耐熱增強型 TSSOP 封裝，兩種器件在表面貼裝應用中消耗 2W 功率 (無散熱器的情況下)。LT3083 還采用 5 引線 TO-220 和 DD-Pak 大功率封裝，可安裝到散熱器上，以在較高功耗的情況下使用。以 1,000 片為單位批量購買，E、I 和 MP 級 DFN 封裝器件的價格分別為每片 3.80 美元、4.40 美元和 10.26 美元，而 E、I 和 MP 級 TSSOP 封裝器件的價格分別為每片 3.93 美元、4.53 美元和 10.62 美元。E、I 和 MP 級 TO-220 和 DD-Pak 封裝器件的千片批購價分別為每片 4.13 美元、4.73 美元和 11.16 美元。如需更多信息，請登錄 www.linear.com.cn/3083。

新一代、可采用單電阻設置和非常容易并聯的 3A LDO

性能概要：LT3083

• 輸出可并聯以提供更大的輸出電流或分散 PCB 熱量
• 輸出電流：3A
• 用單個電阻器設定輸出電壓
• 準確度為 ±1% 的 50uA SET 引腳電流
• 寬 V_IN 范圍：1.2V 至 18V (DD-Pak 和 TO-220 封裝)
• 可調 V_OUT 范圍：0V 至 17.5V
• 低噪聲：40uV_RMS (10Hz 至 100kHz)
• 低壓差電壓：310mV
• <1mV 的負載調節
• <0.001%/V 的電壓調節
• 用較小的 10uF 陶瓷電容器可穩定
• 折返電流限制和過熱保護
• 采用 16 引線 TSSOP、12 引線 4mm x 4mm DFN、5 引線 TO-220 和 5 引線表面貼裝 DD-Pak 封裝
