18 位、1.6Msps、串行 SAR ADC實現業界領先的 101dB SNR 性能

具 1.6Msps 吞吐速率和 101dB SNR 的 18 位無延遲串行 SAR ADC

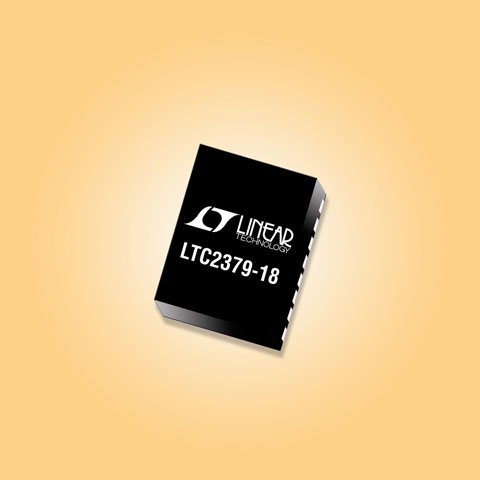

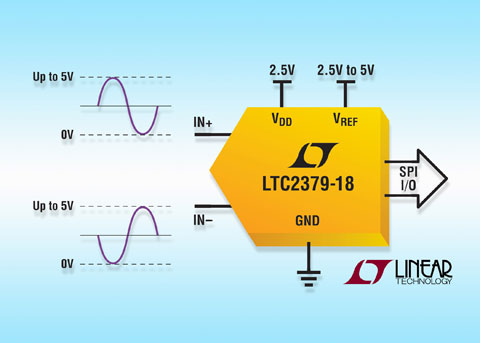

凌力爾特公司 (Linear Technology Corporation) 推出一款串行 18 位、1.6Msps SAR 模數轉換器 (ADC) LTC2379-18，該器件在支持全差分 ±5V 輸入范圍的同時，也實現了無與倫比的 101dB SNR 和 -118dB THD。這種突破性性能確立了凌力爾特公司在高性能 ADC 領域的領導者地位。LTC2379-18 具 ±2LSB 的較大 INL，在 -40ºC 至 125ºC 的溫度范圍內無漏碼且性能規格有保證。LTC2379-18 以 2.5V 電源工作，僅消耗 18mW 功率，采用小型 3mm x 4mm DFN 和 MSOP-16 封裝。LTC2379-18 的高 SNR、快速采樣和低功耗使其非常適用于高性能醫療、工業和汽車應用。

伴隨 LTC2379-18 還有引腳和軟件兼容的 16 位、2Msps LTC2380-16。LTC2380-16 實現了令人贊嘆的 96dB SNR 和 ±0.5LSB 的較大 INL。LTC2379-18 和 LTC2380-16 是一個 18 位 / 16 位高性能 SAR ADC 系列中較先推出的兩款器件，該系列 ADC 的速度范圍為 250ksps 直至 2Msps。這些器件提供新的革命性數字增益壓縮功能，因此在 ADC 驅動器上無需負電源，從而極大地降低了信號鏈路的總體功耗。該器件的停機模式在空閑狀態時可將功耗進一步降至 1.25uW。真正無延遲工作實現了準確的單次測量，甚至在很長的空閑周期后，也沒有較低采樣率要求。

明確的 BUSY 和 CHAIN 引腳加上用戶友好的 SPI 接口支持 1.8V 至 5V 的 I/O 電壓、簡化了數字定時、并較大限度地減少了外部組件。

LTC2379-18 和 LTC2380-16 已開始供貨，以 1,000 片為單位批量購買，每片 LTC2379-18 的價格為 29.95 美元，而每片 LTC2380-16 的價格為 24.50 美元。為了實現不打折扣的 AC 性能，我們建議用快速穩定的 LT6350 ADC 驅動器完成輸入信號的單端至差分轉換。我們還建議使用具高準確度、低噪聲和低功率的精準外部基準 LTC6655。采用 LT6350 ADC 驅動器和 LTC6655 基準的集成式演示電路板DC1783A 在 www.linear.com.cn 網站提供，或可通過凌力爾特公司的當地辨辦事處查詢。如需更多信息，請登錄 www.linear.com.cn/2379。

性能概要：LTC2379-18

• 1.6Msps 吞吐速率
• ±2LSB INL (較大值)
• 有保證的 18 位無漏碼
• 低功率：1.6Msps 時為 18mW，1.6ksps 時為 18uW
• 在 f_IN = 2kHz 時，SNR 的典型值為 101dB
• 保證工作至 125°C
• 2.5V 電源
• ±V_REF 的全差分輸入范圍
• 2.5V 至 5.1V 的 V_REF 輸入范圍
• 無輸送延遲，無周期延遲
• 1.8V 至 5V 的 I/O 電壓范圍
• 具菊鏈模式的 SPI 兼容串行 I/O
• 內部轉換時鐘
• 16 引腳 MSOP 和 4mm x 3mm DFN 封裝
