兩通道和四通道熱插拔 I²C 多工器可提供容性緩沖

凌力爾特公司 (Linear Technology Corporation) 推出兩線總線多工器 LTC4312 和 LTC4314，這兩款器件提供單獨的使能引腳，以使上游 I²C 總線與下游總線或板卡的任意組合連接。LTC4312 和 LTC4314 是具總線緩沖器的引腳可選多工器，這可減少了組件數目，同時促進理想的 I²C 信號完整性。LTC4312 對兩個通道進行多路復用，而 LTC4314 則對四個通道進行多路復用。這些器件實現了簡易的 I²C 地址擴展，提供了對多個相同設備之一進行尋址的能力，從而解決了地址沖突問題。雙向容性緩沖允許 I²C 總線尺寸擴展到遠超出 400pF 的 I²C 總線規格，并在帶電插拔電路板時防止 I²C 信號訛誤。

LTC4312 和 LTC4314 適合于眾多的應用，包括電信系統中的徑向架構。例如：ATCA、地址擴展和電平變換器。很多 I²C 和 SMBus 器件在同一應用中都以不同的電源電壓工作，但是必須相互通信。LTC4312 和 LTC4314 支持 1.5V 至 5.5V 范圍的總線電壓電平轉換，從而允許以不同的電源電壓給器件供電，同時保持系統中所有器件之間充分的雙向通信。雙向緩沖使背板與板卡電容相隔離，同時保持了低偏移和高達 0.3V_CC 的高噪聲裕度。此外，內置的上升時間加速器還在 SCL 和 SDA 上升沿上提供了強大的上拉電流，以滿足針對重載總線的 I²C 上升時間規范；可以選用或完全停用這些加速器的能力。安全措施包括一種阻塞總線斷接和恢復功能 (用于使輸入與所有的使能輸出通道脫離，并向阻塞設備發出時鐘信號)、一個故障輸出 (用于在主機總線阻塞于低電平時發出指示信號) 和 ±4kV HBM ESD 保護 (用于提升堅固性)。

LTC4312 采用 14 引線 4mm x 3mm DFN 和 16 引線 SSOP 封裝，LTC4314 采用 20引線 3mm x 4mm QFN 和 20 引線 SSOP 封裝。LTC4312 和 LTC4314 在商用和工業溫度范圍內工作，以 1,000 片為單位批量購買，每片價格分別為 1.95 美元和 2.65 美元。如需更多信息，請登錄 www.linear.com.cn/4312 和 www.linear.com.cn/4314。

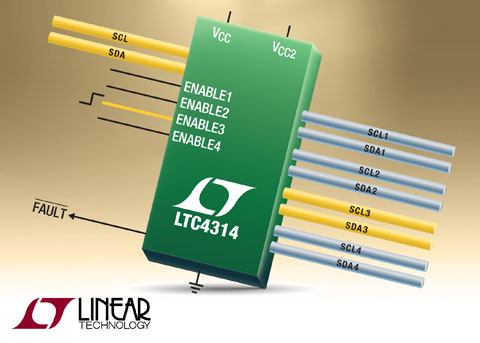

具容性緩沖、上升時間加速器和阻塞總線斷接功能的 1:4 I²C 多工器

性能概要：LTC4312 和 LTC4314

• 面向兩線總線的 1:4 多路轉換器 / 開關 (LTC4314)
• 面向兩線總線的 1:2 多路轉換器 / 開關(LTC4312)
• 面向 SDA 和 SCL 總線電壓的雙向緩沖器
• V_IL = 0.3•V_CC 的寬噪聲裕度
• ENABLE 引腳連接 SDA 和 SCL 線
• 可選上升沿加速器電流和啟動電壓
• 對 1.5V、1.8V、2.5V、3.3V 和 5V 總線進行電平轉換
• 電路板帶電時防止 SDA 和 SCL 訛誤
• 阻塞總線斷接和恢復
• 與 I²C、I²C 快速模式及 SMBus 兼容
• ±4kV 人體模型 ESD 堅固性
• 14 引線 DFN 和 16 引線 MSOP 封裝 (LTC4312)
• 20 引線 SSOP 和 3mm x 4mm QFN 封裝 (LTC4314)
