采用單電感器的高效率同步降壓-升壓型 DC/DC 控制器

凌力爾特公司 (Linear Technology Corporation) 推出效率非常高 (可達 98%) 的同步降壓-升壓型 DC/DC 控制器 LTC3789，該器件以高于、低于或等于穩定輸出電壓的輸入電壓工作。大功率升壓和降壓電路一般依靠變壓器或兩個 DC/DC 轉換器工作，一個用于升壓轉換，另一個用于降壓轉換。LTC3789 運用單個電感器和 4 開關同步整流模式工作，能以單個器件提供高達 150W 的輸出功率。當多個電路并聯時，甚至能提供更高的輸出功率。

LTC3789 以 200kHz 至 600kHz 的可選固定頻率工作，也可用其集成的鎖相環 (PLL) 同步至相同范圍的外部時鐘。4V 至 38V 的寬輸入范圍、0.8V 至 38V 的輸出范圍以及工作模式之間的無縫轉換使該器件非常適用于工業控制、汽車、太陽能和大功率電池供電系統等眾多應用。

在降壓或升壓模式時，LTC3789 運用專有電流模式控制架構實現恒定頻率工作，而且內置了 4 個強大的 N 溝道 MOSFET 柵極驅動器。LTC3789 還提供一個準確的恒定電流調節環路，用于在寬輸入電壓范圍內調節輸入或輸出電流。輸入電流限制功能防止輸入電源過載，輸出電流限制為諸如電池充電器或 LED 驅動器等穩定輸出電流應用提供了非常容易的解決方案。該器件在所有工作模式下為過壓、過流和短路情況提供了故障保護。此外，LTC3789 在停機時斷開輸入電壓和輸出電壓的連接。用戶可以選擇連續或脈沖跳躍模式，以較大限度地提高輕負載效率。此外，LTC3789 具有可調軟啟動、電源良好輸出，并在 -40°C 至 125°C 的工作結溫范圍內保持 ±1.5% 的基準電壓準確度。

LTC3789 采用 28 引腳 4mm x 5mm QFN 和 28 引線 SSOP 封裝。千片批購價為每片 4.65 美元。如需更多信息，請登錄 www.linear.com.cn/3789 。

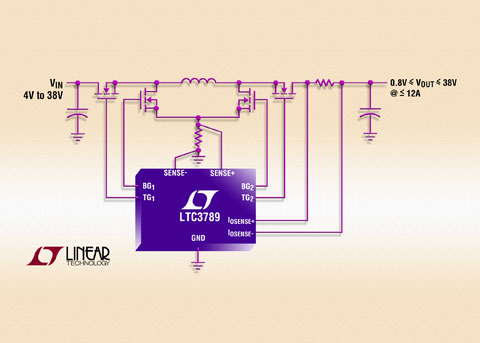

38V 同步降壓-升壓型控制器

性能概要：LTC3789

• 單電感器架構
• 以高于、低于或等于輸出電壓的輸入電壓工作
• 4V 至 38V 的輸入電壓范圍
• 0.8V 至 38V 的輸出電壓范圍
• 可編程輸入或輸出電流限制
• 同步整流
• 效率高達 98%
• 內置 MOSFET 柵極驅動器
• 能提供 150W 輸出功率
• 停機時輸出斷接
• 200kHz 至 600kHz 的 PLL 固定工作頻率
• 電源良好輸出信號
• 在 -40^oC 至 +125^oC 的溫度范圍內具 ±1.5% 的基準電壓準確度
• 電流模式控制實現快速瞬態響應和非常容易的環路補償
• 過壓和過流保護
• 5.5V 內部和外部 V_CC LDO
