具快速比較器的 7ns 超快響應時間、15GHz RF 檢波器

凌力爾特公司 (Linear Technology Corporation) 推出一款精準 RF 功率檢波器 LTC5564，該器件在 600MHz 至 15GHz 的頻率范圍內工作，對脈沖 RF 信號具有出色的 7ns 快速響應時間。此外， 該器件還 具有一個傳播延遲為 9ns 的內置快速比較器。該比較器的門限電壓可由用戶設定，因而提供了一個靈活的跳變點。該器件的輸出可以通過確定一個鎖存使能引腳進行鎖存，從而允許快速捕獲短持續時間、單事件信號或某種故障狀況。其業界較佳的性能實現了前所未有的速度 (在定時測量中)、針對故障檢測的快速響應以及微波系統中的 RF 功率測量。

LTC5564 能夠測量 -24dBm 至 +16dBm 的 RF 輸入信號。該動態范圍由一個具有 4 種增益設定值的可編程增益輸出放大器提供，而這 4 種增益設定值由兩個二進制加權的邏輯輸入引腳進行數字式控制。因此，在測量低電平信號時可實現靈敏度的改善。除此之外，輸出放大器的帶寬還能滿足對高達 75MHz 的 RF 調制信號進行包絡解調的要求。這款 RF 功率檢波器具有溫度補償電路，從而在變化的環境條件下實現了可重復和穩定的 RF 功率測量。

LTC5564 的速度和頻率能力開辟了眾多有用的應用，包括微波通信、遙感勘測、雷達探測器、RF 功率放大器監視及故障檢測、自動水平控制、測試儀表和蜂窩網絡。

LTC5564 可從單 3.3V 或 5V 電源來供電。標準操作模式的標稱消耗電流為 44mA。該器件的額定工作溫度范圍為 -40°C 至 85°C。LTC5564 采用小外形的 3mm x 3mm 16 引腳 QFN 封裝。片批購價為每片 2.90 美元。如需更多信息，請登錄 www.linear.com.cn/5564。

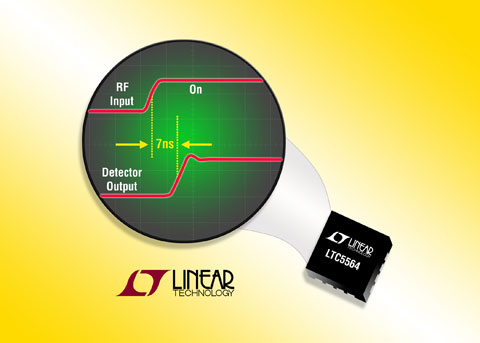

超快 15GHz RF 功率檢波器

性能概要：LTC5564

• 工作頻率范圍                 600MHz 至 16GHz
• 超快檢波器響應時間              7ns
• 動態范圍                       40dB
• RF 輸入功率范圍                  -24dBm 至 +16dBm
• 內置快速比較器                    9ns
• 溫度補償
• 小型封裝                       3mm x 3mm QFN

凌力爾特公司簡介

凌力爾特公司 (Linear Technology Corporation) 是 S&P 500 指數的成員，在過往的 30 年時間里，一直致力于為全球主要的公司設計、制造和銷售門類寬泛的高性能模擬集成電路。凌力爾特的產品為我們身處的模擬世界與數字化電子建立起不可或缺的橋梁，應用范圍包括通信、網絡、工業、汽車、計算機、醫療、儀表、消費、以及軍事和航空航天系統等領域。凌力爾特制造的產品包括電源管理、數據轉換、信號調理、RF 和接口 IC、以及 µModule^Ò 子系統等。
