完整的 DC/DC 微型模塊穩壓器從高達 26.5V 輸入提供兩路 8A 輸出

凌力爾特公司 (Linear Technology Corporation) 推出含有兩個降壓型 8A DC/DC 轉換器電路的微型模塊 (µModule^®) 穩壓器  LTM4628，該器件在 15mm x 15mm x 4.32mm LGA 封裝中集成了電感器、MOSFET 和其他必需的組件。LGA 封裝的低熱阻和高工作效率允許在無氣流的 70^oC 環境或具 200LFM (每分鐘直線英尺) 氣流的 86^oC 環境中實現從 12V_IN 到 1V_OUT 的滿輸出功率 DC/DC 轉換。

LTM4628 專為將 4.5V 至 26.5V 的電源電壓轉換至兩個 5.5V 到低至 0.6V 的較低輸出電壓而設計，并具有令人贊嘆的 ±1.5% 總 DC 輸出誤差以及電壓和負載調節性能。每路輸出都提供高達 8A 電流。LTM4628 的纖巧 PCB 占板面積和縮短的設計時間有助于為諸如數據存儲、路由器、網絡交換機、工業自動化、航空電子、醫療設備等應用提供緊湊、扁平、可快速上市的負載點穩壓器解決方案。

LTM4628 具內部時鐘，可實現多相工作，有助于降低所需的大容量電容。此外，這個雙路微型模塊穩壓器含有一個內置的溫度二極管，允許用戶監視內部溫度。跟蹤和裕度控制功能在需要各種不同電壓軌的復雜系統中簡化了電源排序和電壓改變。LTM4628 規定在 -40ºC 至 125ºC 的溫度范圍內工作，千片批購價為每片 19.90 美元。如需更多信息，請登錄 www.linear.com.cn/4628。

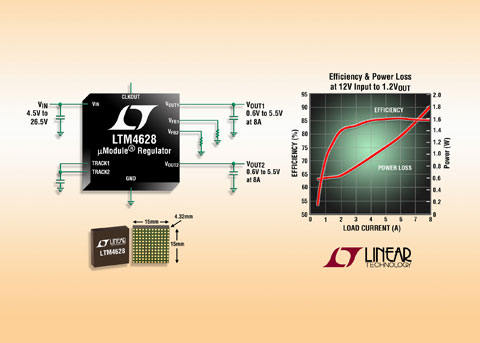

雙路 26.5V 輸入、8A DC/DC 微型模塊穩壓器

性能概要：LTM4628

• 雙路輸出 8A DC/DC 微型模塊穩壓器
• 4.5V 至 26.5V 輸入電壓范圍
• 0.6V 至 5.5V 輸出電壓范圍
• 15mm x 15mm x 4.32mm LGA 封裝
• 跟蹤 / 裕度控制和時鐘輸出
• 內部溫度二極管
• 支持并聯電流均分 / 多相工作
