瞬態保護達 70V、36V 輸入、2.6A (I_OUT)、2.5MHz 的降壓型 DC/DC 轉換器具有兩個線性控制器

凌力爾特公司 (Linear Technology Corporation) 推出2.6A、36V 降壓型開關穩壓器 LT3694，該器件具有兩個線性控制器，采用 4mm x 5mm QFN 或 TSSOP-20E 封裝。LT3694 在 4V 至 36V 的 V_IN 范圍內工作，具有 70V 的瞬態保護，非常適用于在汽車應用中遇到的負載突降和冷車發動情況。其內部 3.5A 開關可在電壓低至 0.75V 時提供高達 2.6A 的連續輸出電流。其開關頻率從 250kHz 至 2.5MHz 是用戶可編程的，從而使設計師能優化效率，同時避開關鍵的噪聲敏感頻段。每個集成的 LDO 控制器都有一個高達 1A 的準確可編程電流限制，以提供額外的可靠性。這些 LDO 控制器與 NPN 晶體管相配合，可用來在主通道之外再提供兩個低噪聲輸出。盡管這些 LDO 控制器可由獨立的輸入供電，但是從主開關輸出給它們供電可同時確保高效率和低噪聲。該器件的 4mm x 5mm QFN 封裝 (或耐熱增強型 TSSOP-20E 封裝) 與高開關頻率 (允許使用小的外部電容器和電感器) 相結合，可提供占板面積緊湊、熱效率高的解決方案。

LT3694 的主開關采用一個高效率 3.5A 開關，具有必要的振蕩器、控制、邏輯電路和 LDO 控制器，這些組件都集成到了單個芯片中。特殊設計方法使該器件在寬輸入電壓范圍內實現了高效率，而且其電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。二極管電流限制引腳提供了額外的過載保護。其他特點包括電源良好標記、獨立的跟蹤 / 軟啟動引腳和可編程欠壓閉鎖。

LT3694 還提供同步功能。如果需要一個時鐘輸出信號來與其他外部設備同步，那么可使用 LT3694-1 版本。LT3694EUFD 和 LT3694-1EUFD 采用 4mm x 5mm 28 引線 QFN 封裝，每片價格為 3.85 美元。LT3694EFE 和 LT3694-1EFE 采用 20 引線、耐熱增強型 TSSOP 封裝，每片價格為 4.00 美元。LT3694IUFD 和 LT3694-1IUFD 經過測試，在 -40°C 至 125°C 的工作節溫范圍內工作有保證，每片價格為 4.24 美元。LT3694IFE 和 LT3694-1IFE 經過測試，在 -40°C 至 125°C 的工作節溫范圍內工作有保證。這兩款器件都采用 20 引線、耐熱增強型 TSSOP 封裝，每片價格為 4.00 美元。所有價格均為千片批購價，所有 LT3694 版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/3694。

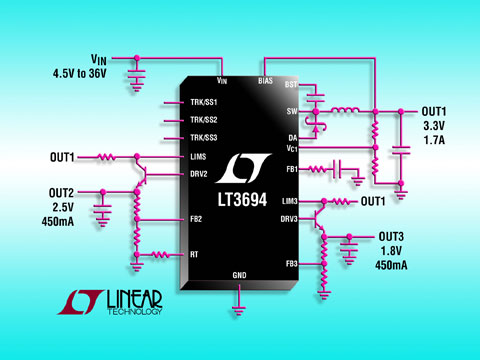

具兩個線性控制器的 36V、2.6A (I_OUT)、降壓型 DC/DC 轉換器

性能概要：LT3694/-1

• 寬輸入范圍：4V 至 36V
• 過壓停機保護電路直至 70V 瞬態
• 具內部電源開關的 2.6A 輸出開關穩壓器
• 具可編程電流限制的兩個低壓差線性穩壓控制器
• 跟蹤 / 軟啟動輸入和電源良好輸出簡化軟啟動和電源排序
• 使用小型電感器和陶瓷電容器
• V_OUT(MIN) = 0.75V (降壓型穩壓器和 LDO)
• 可調的 250kHz 至 2.5MHz 開關頻率
• 準確的使能門限允許用戶可編程的欠壓閉鎖
• 可選時鐘同步 (LT3694) 或時鐘輸出同步至其他開關穩壓器 (LT3694-1)
• 耐熱增強型 28 引線 4mm x 5mm QFN 和 20 引線 TSSOP 封裝
