具備 60V 瞬態保護的 36V 輸入、雙輸出跟蹤、
3.5A (I_OUT)、2.25MHz、降壓型 DC/DC 轉換器

凌力爾特公司 (Linear Technology Corporation) 推出單片雙輸出降壓型開關穩壓器 LT3692。該器件可提供每通道高達 3.5A 的連續輸出電流。LT3692 在 3V 至 36V 的輸入電壓范圍內工作，并具有 60V  瞬態保護，使其可理想地用于汽車應用中負載突降和冷車發動的情況。每通道獨立的輸入、停機、反饋、軟啟動、限流和比較器引腳簡化了復雜的電源跟蹤 / 排序要求。LT3692 的用戶可編程開關頻率為 250kHz 至 2.25MHz，使設計師能夠優化效率，同時避開了關鍵噪聲敏感頻段。

為優化效率和元件尺寸，兩個轉換器內部均有一個可編程的較大電流限制，并可通過器件的內部振蕩器或外部時鐘輸入彼此同步。該轉換器以 180° 異相工作，可進一步降低電壓紋波和外部組件尺寸。多個穩壓器可通過一個外部時鐘輸出進行同步，以提供額外的電壓軌。相反地，可結合輸出以用于高電流應用，從而使 LT3692 能提供高達 7A 的連續輸出電流。該器件的 5mm x 5mm QFN-32 封裝與高開關頻率的結合能夠使用較小的外部電容器和電感器，從而實現一個非常緊湊和高熱效率的占位面積。LT3692 的主開關采用高效率 3.8A、300mV_CESAT 開關，并且必要的振蕩器、控制和邏輯電路均集成在一個片芯內。

獨特的設計技術在寬輸入電壓范圍內提供了高效率，同時其電流模式拓?fù)淇蓪?shí)現快速瞬態響應和卓越的環路穩定性。LT3692 還在一個通道上提供了分頻器，使其能夠以另一個通道頻率的 1/2、1/4 或 1/8 的頻率來運行，以實現高降壓比并較大限度地縮減外部組件的尺寸。加強的短路保護和芯片溫度監控提供了更高的保護水平。其它功能包括熱停機和獨立的電源良好標志。

LT3692EUH 采用5mm x 5mm 的 32 引腳QFN 封裝，每片價格為 4.25 美元。工業級版本的 LT3692IUH 已經過測試，確保在 -40ºC 至 125ºC 的結溫環境下工作，每片售價為 4.70 美元。所有價格均為千片批購價，LT3692 的兩個版本都有現貨供應。如需更多信息，請登錄：www.linear.com.cn/3692。

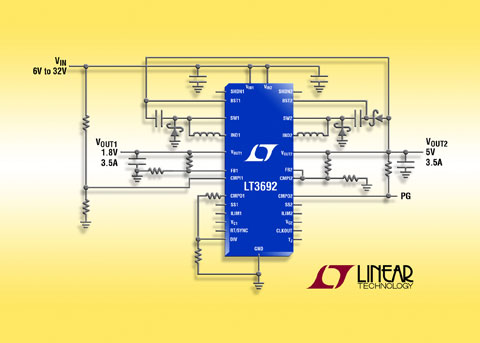

36V 輸入、雙通道、3.5A  (I_OUT) 降壓型DC/DC轉換器

性能概要：LT3692

• 寬輸入工作電壓范圍：3V至36V、過壓閉鎖 (OVLO) 、高達 60V 的電路保護
• 可編程欠壓 / 過壓閉鎖
• 雙3.5A (I_OUT) 通道
• 獨立供電、停機、軟啟動
• 每個3.5A穩壓器均有可編程電流限制和可編程電源良好指示功能
• 可調 / 可同步固定頻率
• 具同步時鐘輸出的250kHz至2.25MHz操作
• 獨立的同步開關頻率優化元件尺寸
• 反相開關
• 輸出可以并聯
• 靈活的輸出電壓跟蹤
• 加強的短路保護
• 低壓差：較大占空比為95％
• 低停機電流：<10uA
• 5mm x 5mm 32引腳裸露襯墊QFN封裝
