效率高達 98% 的同步升壓型控制器無需散熱器

凌力爾特公司 (Linear Technology Corporation) 推出同步升壓型 DC/DC 控制器 LTC3786，該器件以一個高效率 N 溝道 MOSFET 取代了升壓二極管。這樣就可以去掉通常在中高功率升壓型轉換器中所需的散熱器。在輸入電壓可能超過穩定輸出電壓的應用中，LTC3786 能保持同步 MOSFET 連續接通，以便輸出電壓以較低功耗跟隨輸入電壓。LTC3786 的 55uA 低靜態電流延長了電池供電應用在備用模式時的運行時間。這個控制器能以高達 98% 的效率從 12V 輸入產生 24V/5A 輸出，從而非常適用于汽車、工業和醫療應用，在這類應用中，升壓型 DC/DC 轉換器必須具有小的解決方案尺寸并產生很少的熱量。

啟動時，LTC3786 在 4.5V 至 38V 的輸入電壓范圍內工作，啟動后直至 2.5V 都保持工作，并可調節高達 60V 的輸出電壓。強大的 1.2Ω 內置 N 溝道 MOSFET 柵極驅動器能快速轉換大的 MOSFET 柵極，從而較大限度地降低轉換損耗，并允許高達 10A 的輸出電流。

LTC3786 具有可調的逐周期限流保護，并運用一個檢測電阻器或通過監視電感器 (DCR) 兩端的壓降來檢測電流。LTC3786 具有 75kHz 至 850kHz 的相位可鎖定開關頻率范圍以及 50kHz 至 900kHz 的固定工作頻率范圍。此外，LTC3786 具有可調軟啟動，并在 -40°C 至 125°C 的工作溫度范圍內保持 ±1% 的基準電壓準確度。

LTC3786 采用耐熱增強型 MSOP-16 封裝和 3mm x 3mm QFN 封裝。千片批購價為每片 2.80 美元，有現貨供應。如需更多信息，請登錄 www.linear.com.cn/3786。

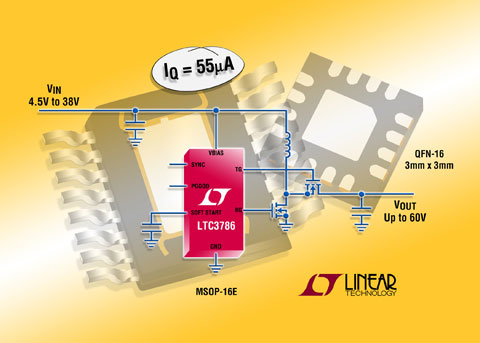

60V 同步升壓型 DC/DC 控制器

性能概要：LTC3786

• 高達 98% 的效率
• 在中高功率升壓型轉換器中無需散熱器
• 可在 V_OUT 高達 60V 時工作
• 4.5V 至 38V 的寬 V_IN 范圍，啟動后直至 2.5V 都保持工作
• 55uA 低靜態電流延長電池供電應用的運行時間
• 8uA 停機電流
• 強大的 1.2Ω 柵極驅動器
• 同步 MOSFET 的 100% 占空比能力
• 75kHz 至 850kHz 的相位可鎖定頻率范圍
• 50kHz 至 900kHz 的可編程固定頻率范圍
• R_SENSE 或電感器 DCR 電流檢測
• 電流模式控制
• 在 -40^oC 至 +125^oC 的溫度范圍內具 ±1% 基準電壓準確度
• 可編程軟啟動
• 電源良好輸出
