系統結構及主要特點

環境監測起步包基于NI的嵌入式硬件平臺CompactRIO和圖形化設計平臺LabVIWE開發而成，起步包結構如圖 1所示。

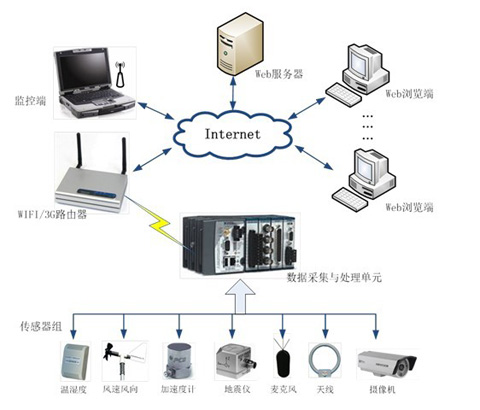

圖 1 環境監測起步包結構



各種環境參量通過相應的傳感器轉化為電信號，電信號通過C系列模塊輸入到CompactRIO中，CompactRIO對采集到的原始信號進行處理，并將處理后的數據通過路由器發送到監控端以及網絡服務器。監控端通過TCP/IP協議與CompactRIO通信，實現數據的實時顯示以及控制命令的發送。瀏覽端用戶通過網頁瀏覽器訪問服務器中的監測數據，實現數據的網絡共享和歷史數據分析。



環境監測起步包的主要特點有：

1. 自定義的FPGA模塊和豐富的I/O模塊，能夠與幾乎所有的傳感器進行方便的連接；
2. 模塊化的軟件結構，能夠輕松地實現系統的維護與升級；
3. 采用WIFI和3G技術，實現監測數據的無線傳輸，有利于分布式監測和數據管理。

監測項目

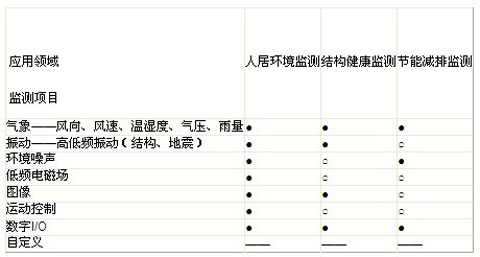

環境監測起步包的監測項目如下：





系統指標

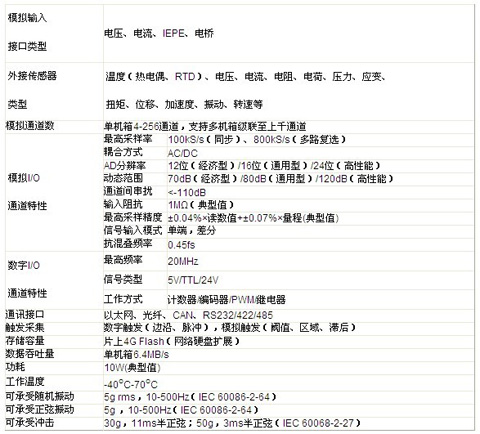

1.  CompactRIO板卡指標





2. 監測指標（標配、可擴展）

溫度：測量范圍-5～55℃

濕度：測量范圍0～100%

振動：測量范圍±250g，頻率范圍0.3～10KHz，靈敏度20mV/g，較小分辨率0.0005g

聲音：頻率范圍20～20KHz，動態范圍127dB，靈敏度50mV/Pa

電磁波：頻率范圍10～20KHz



系統指標大多受限于選配的傳感器，起步包為了降低系統門檻采用了較低成本的傳感器，對于大多數驗證和科研可以適用，如果用戶須要更高精度的系統，聚星工程師可以選配更高等級的傳感器。



實物圖及軟件界面

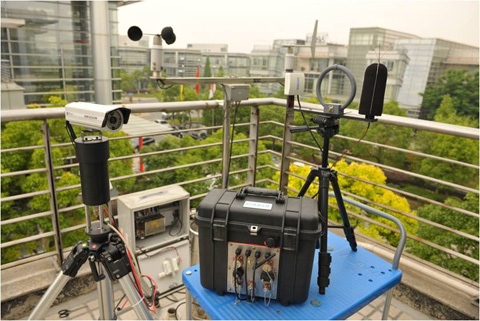

圖 2 系統實物圖



圖 3 系統軟件界面



總結

基于NI CompactRIO平臺開發的環境監測起步包能夠監測多種環境參量，系統具有很高可靠性和擴展性。采用NI的嵌入式硬件平臺CompactRIO進行系統開發，能夠縮短開發周期，提高系統可靠性，使得用戶能夠把精力放在數據的分析處理上。

聚星儀器是NI的金牌系統聯盟伙伴，同時也是NI CompactRIO大陸地區獨家代理商和增值服務商。聚星儀器擁有一支全球頂尖的LabVIEW開發團隊，以NI CompactRIO為核心開發了許多創新應用，您可登陸聚星儀器主頁www.vi-china.com.cn 查看更多產品和應用案例，或聯系聚星儀器CompactRIO技術支持。
