（作者：茅于海）

LED的散熱現在越來越為人們所重視，這是因為LED的光衰或其壽命是直接和其結溫有關，散熱不好結溫就高，壽命就短，依照阿雷紐斯法則溫度每降低10℃壽命會延長2倍。從Cree公司發布的光衰和結溫的關系圖（圖1）中可以看出，結溫假如能夠控制在65°C，那么其光衰至70％的壽命可以高達10萬小時！這是人們夢寐以求的壽命，可是真的可以實現嗎？是的，只要能夠認真地處理它的散熱問題就有可能做到！遺憾的是，現在實際的LED燈的散熱和這個要求相去甚遠！以致LED燈具的壽命變成了一個影響其性能的主要問題，所以必須要認真對待！

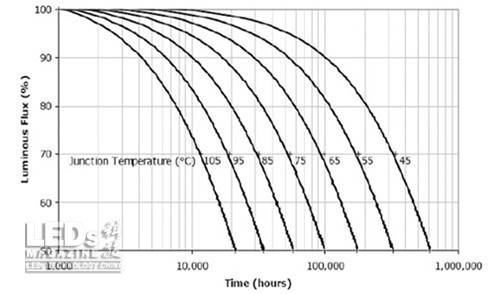

圖1. 光衰和結溫的關系。

而且，結溫不但影響長時間壽命，也還直接影響短時間的發光效率，例如Cree公司的XLamp7090XR-E的發光量和結溫的關系如圖2所示。

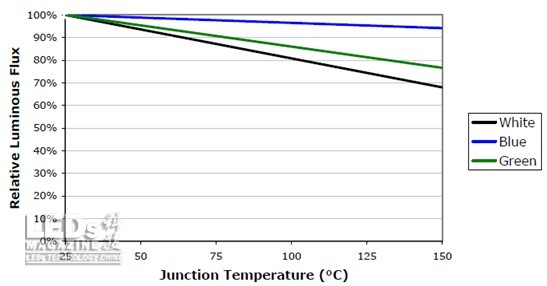

圖2. 結溫和發光量的關系。

假如以結溫為25度時的發光為100%，那么結溫上升至60度時，其發光量就只有90%；結溫為100度時就下降到80%；140度就只有70%。可見改善散熱，控制結溫是十分重要的事。

除此以外LED的發熱還會使得其光譜移動；色溫升高；正向電流增大（恒壓供電時）；反向電流也增大；熱應力增高；熒光粉環氧樹脂老化加速等等種種問題，所以說，LED的散熱是LED燈具的設計中較為重要的一個問題。

第一部分：LED芯片的散熱

一、結溫是怎么產生的

LED發熱的原因是因為所加入的電能并沒有全部轉化為光能，而是一部分轉化成為熱能。LED的光效目前只有100lm/W，其電光轉換效率大約只有20~30%左右。也就是說大約70%的電能都變成了熱能。

具體來說，LED結溫的產生是由于兩個因素所引起的。

1．   內部量子效率不高，也就是在電子和空穴復合時，并不能100％都產生光子，通常稱為由“電流泄漏”而使PN區載流子的復合率降低。泄漏電流乘以電壓就是這部分的功率，也就是轉化為熱能，但這部分不占主要成分，因為現在內部光子效率已經接近90％。

2．   內部產生的光子無法全部射出到芯片外部而較后轉化為熱量，這部分是主要的，因為目前這種稱為外部量子效率只有30％左右，大部分都轉化為熱量了。

雖然白熾燈的光效很低，只有15lm/W左右，但是它幾乎將所有的電能都轉化為光能而輻射出去，因為大部分的輻射能是紅外線，所以光效很低，但是卻免除了散熱的問題。

 二、LED芯片到底板的散熱

LED芯片的特點是在極小的體積內產生極高的熱量。而LED本身的熱容量很小，所以必須以較快的速度把這些熱量傳導出去，否則就會產生很高的結溫。為了盡可能地把熱量引出到芯片外面，人們在LED的芯片結構上進行了很多改進。

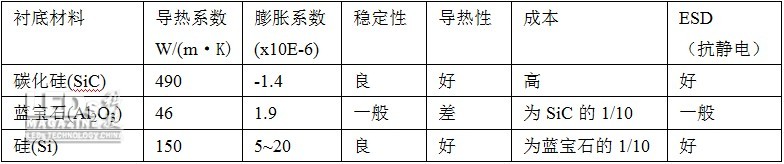

為了改善LED芯片本身的散熱，其較主要的改進就是采用導熱更好的襯底材料。早期的LED只是采用Si硅作為襯底。后來就改為藍寶石作為襯底。但是藍寶石襯底的導熱性能不是太好，（在100°C時約為25W/(m-K)），為了改善襯底的散熱，Cree公司采用碳化硅硅襯底，它的導熱性能（490W/(m-K)）要比藍寶石高將近20倍。而且藍寶石要使用銀膠固晶，而銀膠的導熱也很差。而碳化硅的唯一缺點是成本比較貴。目前只有Cree公司生產以碳化硅為襯底的LED。

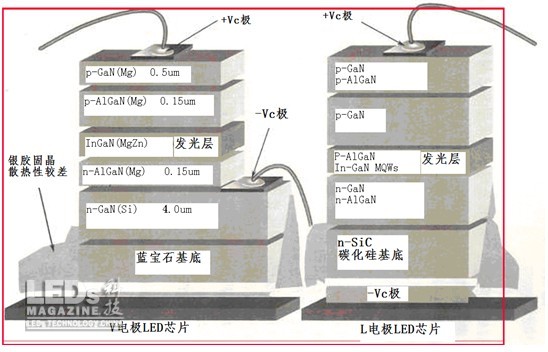

圖3. 藍寶石和碳化硅襯底的LED結構圖。

采用碳化硅作為基底以后，的確可以大為改善其散熱，但是其成本過高，而且有專利保護。較近國內的廠商開始采用硅材料作為基底。因為硅材料的基底不受專利的限制。而且性能還優于藍寶石。唯一的問題是GaN的膨脹系數和硅相差太大而容易發生龜裂，解決的方法是在中間加一層氮化鋁（AlN）作緩沖。

LED芯片封裝以后，從芯片到管腳的熱阻就是在應用時較重要的一個熱阻，一般來說,芯片的接面面積的大小是散熱的關鍵，對于不同的額定功率，要求有相應大小的接面面積。也就表現為不同的熱阻。幾種類型的LED的熱阻如下所示：

早期的LED芯片主要靠兩根金屬電極而引出到芯片外部，較典型的就是稱為ф5或F5的草帽管，它的散熱完全靠兩根細細的金屬導線引出去，所以散熱效果很差，熱阻很大，這也就是為什么這種草帽管的光衰很嚴重的原因。此外，封裝時采用的材料也是一個很重要的問題。小功率LED通常采用環氧樹脂作為封裝材料，但是環氧樹脂對400-459nm的光線吸收率高達45%，很容易由于長期吸收這種短波長光線以后產生的老化而使光衰嚴重，50%光衰的壽命不到1萬小時。因而在大功率LED中必須采用硅膠作為封裝材料。硅膠對同樣波長光線的吸收率不到1%。從而可以把同樣光衰的壽命延長到4萬小時。

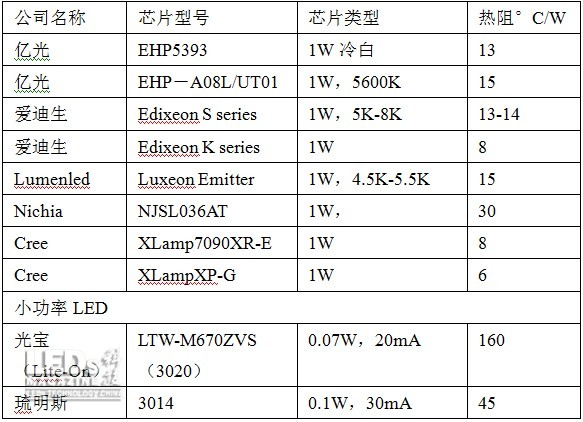

下面列出各家LED芯片公司所生產的各種型號LED的熱阻：

由表中可見，Cree公司的LED的熱阻因為采用了碳化硅作基底，要比其他公司的熱阻至少低一倍。大功率LED為了改進散熱通常在基底下面再放一塊可焊接的銅底板以便焊到散熱器上去。這些熱阻實際上都是在這個銅底板上測得的。

是不是碳化硅就是LED襯底的較佳選擇呢，不是這樣，任何事物都會有創新和發展的，較近臺灣的鉆石科技開發出了鉆石島外延片(Diamond Islands Wafer，DIW)做為生產超級LED 的基材。這種LED的熱阻可以低至<5°C/W。用它制成的超級LED 可發出極強的紫外光，其強度不因高溫而降低，反而會更亮。其結構圖如圖4所示。

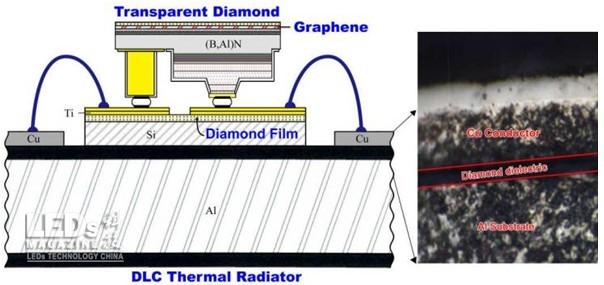

圖4. 采用類鉆碳(Diamond Like Carbon，DLC) 的鍍膜可以大大改善LED的散熱。

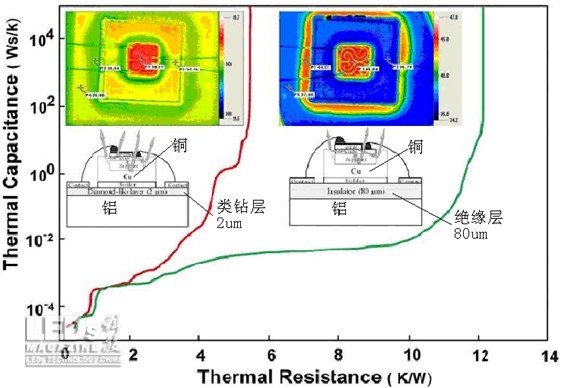

圖5. 用DLC鍍膜和鋁結合可以比其它結構的LED有更好的散熱特性。

而且采用紫外線來激發各種熒光粉也可以得到所需要的各種顏色的LED。而且熒光粉不是采用和環氧樹脂或硅膠混合的方法而是直接涂于芯片表面還可以避免由于環氧樹脂和硅膠的老化而產生的光衰。

這將會使整個LED產生革命性變化。而且擺脫了日美等國的專利束縛。

 三、集成LED的散熱

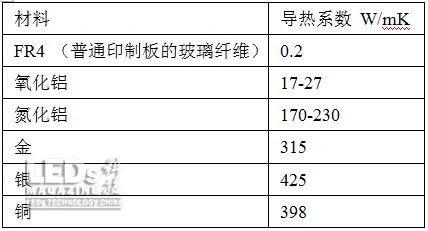

現在有不少廠商把很多LED晶粒集成在一起以得到大功率的LED。這種LED的功率可以達到5W以上，大多以10W，25W，和50W的功率等級出現。為了把多個LED晶粒（以共晶（Eutectic）或覆晶（Flip-Chip）封裝）連接在一起，因為這些晶粒極為精細，所以需要采用精確的印制電路進行連接。為了得到更好的散熱特性，通常采用陶瓷基板。這種陶瓷基板是由氧化鋁和氮化鋁構成。各種材料的導熱系數如下表所示。

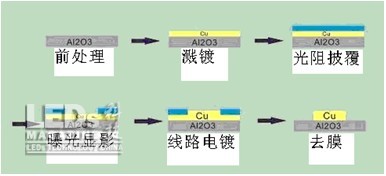

不論氮化鋁還是氧化鋁，它們都是一種絕緣的陶瓷材料，所以可以把印制電路做在上面。但是氮化鋁具有高10倍的導熱系數，所以現在更常用氮化鋁。過去采用厚膜電路，但是其表面不平，電路邊緣毛糙，而且需要800°C以上的燒結溫度。現在大多采用薄膜電路，因為它只需要300度以下的工藝，表面平整度可以<0.3um，不會有氧化物生成，附著性好，電路精細，誤差低于+/-1%。它實際上是采用照相刻蝕的方法來制作，采用氧化鋁為基底的薄膜電路制備的具體過程如下。采用氮化鋁的制作方法相同。

圖6. 薄膜電路的制備過程。

........ 下轉《LED的散熱方案[2]》 ........
