NEC山梨MR和Renesas MCU智能水表方案
水表的發展已有近二百年的歷史，在開始階段相當長的一段時間里，英法日德等國家的水表一直占據著中國水表行業。隨著城市供水事業的發展，中國的水表工業也相應地發展起來，從20世紀90年代開始，各種智能型水表、水表抄表系統等產品也開始興起。
盡管，目前國內的水表市場仍然以機械表為主，但是從發展角度來看，智能化是一種必然的趨勢，可以節省人工，提高抄表的準確度，更可以實現階梯化收費，有效的利用有限的水資源。
水表的電源一般由水表自行供給，這就對水表的功耗提出了苛刻的要求。國際規定，智能水表的靜態電流應該小于30μA，實際中水表廠商都把該指標控制在10μA以內（使用干簧管傳感器時），保證工作時間大于6年以上才算合格。NEC帶LCD控制功能的8位微控制器以其低功耗、高性能等優勢，成為水表微控制器的優質選擇。
NEC山梨MR和Renesas MCU水表方案：

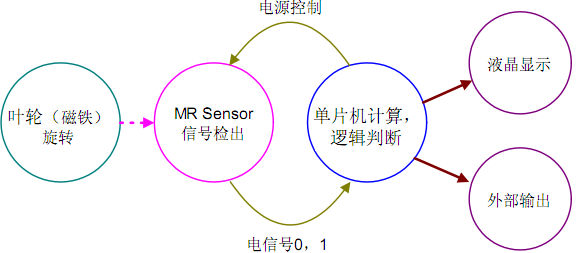

該方案的工作原理為：在葉輪上裝上磁鐵，由磁場感應器(MR Sensor)感知出葉輪的旋轉。磁場感應器(MR Sensor)把磁場信號轉變成電信號，再由單片機進行計量的加法或減法運算，運算值由液晶顯示或對外部輸出。
圖1

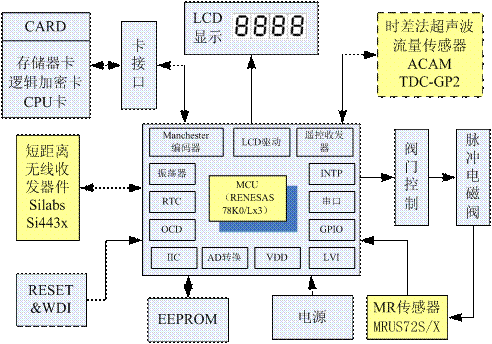

方案結構框圖如下：
圖2 Renesas（原NEC）水表方案結構框圖 |
Renesas電子78K0/Lx3微控制器是高性能8位通用微控制器，采用原NEC電子的78K0內核，有48Pin～80Pin的多種封裝，內置4Com/8Com模式的LCD驅動，可以驅動的LCD段數高達288段。
Ø LCD 驅動器
較大可實現36*8段位控制，共有6種顯示模式供選擇，內/外部分組電壓。
Ø CSI通訊模塊1~2
可與IC卡接收器、短距離無線收發器、超聲波流量傳感器進行通訊
Ø 豐富的比較/觸發定時器
采集流量傳感器信號并精確計算出流量
Ø EEPROM模擬功能
通過flash的數據燒寫及特殊的管理方式代替EEPROM對重要數據進行存儲
Ø 振蕩電路
78K0/Lx3微控制器內置高精度8MHz振蕩電路，并且可以通過寄存器去控制內部振蕩電路的快慢。對于不需要實時時鐘的水表，可以節約成本，加快軟件開發進度。如果需要使用RTC，則需要外接32.768kHz的振蕩器，可以輕松實現階梯復費率水費。
Ø 功耗
78K0/Lx3低于1μA的靜態功耗可以有效延長電池使用壽命，而且有利于提高系統的穩定性和抗干擾性。1.8V～5.5V的工作電壓可以較大限度的使用電池能量。內置的16級LVI模塊更是免去了客戶的后顧之憂，隨時監測電池電壓，一旦發現電池電壓下降過限，就立即通知用戶并存儲關鍵數據。NEC電子水表方案是卡表方案，支持多種讀寫卡，通過卡座使用IIC協議與微控制器通訊。微控制器采用78K0/Lx3，帶LCD顯示控制功能，在功耗方面，通過各種節電措施，整機達到3.8μA的超低功耗。
NEC山梨MR傳感器
NEC山梨的MR磁傳感器是一種利用磁電阻反應原理，把強磁性金屬合金薄膜蒸鍍在了IC電路上的磁開關器件。其特點為：
Ø 高靈敏度，高精度——靈敏度的一致性較高可達6高斯以內。
Ø 高可靠性——內藏溫度保護電路，大幅提升了溫度特性的穩定性。
Ø 低功耗——工作電流1.5mA,工作在脈沖模式下，平均功耗可降到0.45uA.
Ø 低成本。
Ø 小型封裝。
與各種不同的感應器件比較：
| 磁傳感器（MR SENSOR） | 干簧管 | 機械開關 |
尺寸 | 小型封裝 | 較長 | 較長 |
封裝 | SMT | 分立式（SMT） | _ |
脈沖 | 磁滯作用保證信號的穩定性 | 可能受震動影響 | 可能受震動影響 |
可靠性 | 無使用限制 | 過多的接觸可能導致失效 | 過多的接觸可能導致失效 |
壽命 | 半永久 | 幾百萬次或者幾年 | 幾百萬次 |
碰撞影響 | 防碰撞能力強 | 碰撞容易損壞 | 不接觸的可能性 |
靈敏度 | 狹窄的靈敏度分布 | 靈敏度不同，取決于玻璃管尺寸 | _ |
磁體 | 標準尺寸磁體，靈敏度高 | 靈敏度不穩定，需要大尺寸的磁體 | 接觸開關，不需要磁體 |
誤動作 | 安裝不正確可能導致失效 | 磁場殘留可能導致無法關斷 | 接觸開關沾染灰塵可能導致無法關斷 |
安裝空間 | 更小的安裝空間 | 大安裝空間 | _ 相關閱讀:
