使用邏輯技術降低移動設計的功耗
當前的移動設計在努力在高耗能(power-rich)的功能性和更長電池壽命的需求之間取得平衡。本文將探討在混合電壓供電的移動設計中，混合電壓電平如何提高ICC 電源電流及邏輯門如何降低功耗。
低Icct 技術有利于節能
目前，大多數便攜設備都備有多個電源軌，但在輸入高電平(VIH)低于電源電壓(VCC)時，仍可能產生不定功耗。當輸入電壓為電源軌電平(VIL = Gnd 或 VIH = VCC)時，CMOS一般具有極低的靜態ICC和泄漏電流，故是移動應用中邏輯器件的首選技術。不過，若VIH < VCC，會發生這種情況：輸入級的PMOS 和 NMOS晶體管可能均在不同級‘導通’，此時傳導電流。在這個狀態期間，靜態電流ICC增加，存在一條從VCC 到 Gnd的路徑。這個增加的電流被稱為ICCT電流，亦是輸入電壓逼近閾值時的電源電流。圖1描述了這種情況。

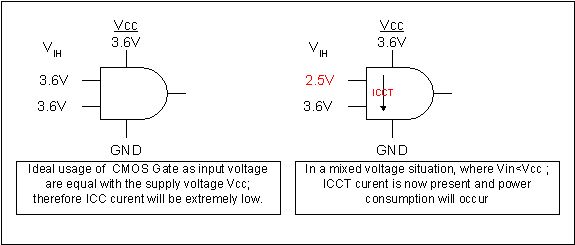

輸入電壓等于電源電壓Vcc時為使用CMOS門電路的理想狀態；這時ICC電流極低。
在混合電壓情況下，若Vin < VCC，ICCT電流出現，功耗也隨之產生。
圖1：邏輯門和輸入電壓條件
一般在CMOS 門電路的設計中，輸入電壓閾值或輸入切換點為VCC/2；不過，飛兆半導體的低ICCT門電路采用專有的輸入電壓設計，可降低輸入閾值電壓，增大輸入電壓范圍，同時不影響有效邏輯低電平VIL。如前所述，當輸入電壓為0V 或 VCC 時，CMOS門電路的耗電量極低，而產品數據手冊通常會注明該條件下的ICC。因此，系統設計人員在VIH 值小于VCC時看到ICC電流增大可能頗為驚訝。下面的圖2顯示了一個重新設計的輸入結構的優點。下面的VIN - ICC 圖比較了一個標準CMOS輸入器件(紅色線條)和一個低ICCT輸入器件(藍色線條)。靜態功率由基本DC功率公式決定：P = ICC * VCC。在本例中，輸入VIH 為2.5V，標準CMOS門電路輸入的功耗等于3.0mW (3.6V x 0.83mA) ，而低 ICCT門電路的功耗只有0.003mW (3.6V x 0.99uA)；也就是說，利用Low ICCT 器件，靜態功耗降低了100%。

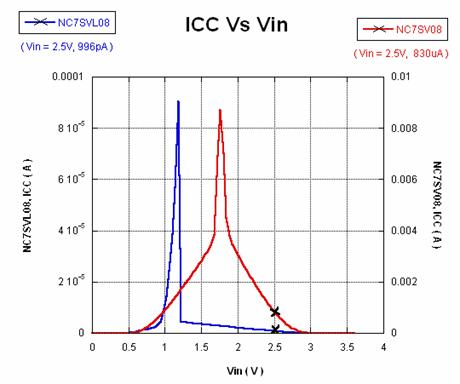

圖2：ICC -VIN 輸入曲線 (Vcc = 3.6V, VIN = 2.5V)
ICC電流的增大十分重要，因為它會大幅度增加器件的靜態功耗。飛兆半導體的專有低ICCT輸入結構可在ICCT 電流出現期間限制其范圍，如圖2所示。
|
| ICCT 電流 |
| |
VCC | VIN | 標準 CMOS 門電路 | 低ICCT 門電路 | 節能 |
3.6 | 3.6 | 5.1 nA | 1.5 nA | 70% |
3.6 | 2.5 | 830 uA | 996 pA | 100% |
3.6 | 1.8 | 7.0 mA | 2.7 uA | 100% |
3.6 | 1.5 | 2.8 mA | 3.5 uA | 100% |
2.5 | 2.5 | 1.2 nA | 983 pA | 23% |
2.5 | 1.8 | 21.4 uA | 39.2nA | 100% |
2.5 | 1.5 | 417 uA | 577 nA | 100% |
1.8 | 1.8 | 835 pA | 656 pA | 21% |
1.8 | 1.5 | 2.6 nA | 713 pA | 73% |
1.8 | 1.2 | 2.6 uA | 4.6 nA | 100% |
表1：不同VIH條件下的節能潛力
表1比較了不同VCC / VIN 條件下的ICCT電源電流級。從表中可看出，飛兆半導體的低ICCT門電路具有很大的節能潛力。在混合電壓系統中，利用低ICCT門電路，與邏輯門電路相關的功耗可降至微不足道。
請參考下表列出的低ICCT門電路供貨情況。根據需要可以提供額外的功能。當現有應用因前面討論的輸入條件而出現功耗過大時，用戶可利用標準引腳輸出，直接簡便地進行替換。
門電路功能 | 產品編號 | 封裝 | 供貨 |
逆變器 | NC7SVL04L6X | MicroPak™ |
|
