近距通訊
近距通訊（NFC）是一種超短距離的無線通訊技術，它使用相互接觸或者相距只有幾個厘米的設備之間的磁場感應來建立連接。NFC是從無接觸識別（比如RFID）和網絡技術的融合中產生的，其作用是是為消費電子產品提供相互連接，其目標是通過自動連接及配置實現簡單的點對點連網。
NFC和標準的射頻（RF）無線通訊技術之間的關鍵差異是在發射器和接收器之間射頻信號傳播的方式。標準的射頻通訊，比如Wi-Fi，它是一種遠程通訊，它的通訊范圍和天線的尺寸相比要大得多。近距通訊則依賴直接的通訊設備內元器件磁場感應或電磁耦合，而不是遠程的無線電波的傳播。
因?yàn)?span>NFC的作用距離極短，所以NFC設備可以使用極低的電場或磁場強度進行通訊，這一強度遠低于管制下的噪聲發射閾值，因此它就不會受到因?yàn)槭褂迷S可而帶來的頻率波段的限制。
NFC技術是由飛利浦和索尼公司共同研發的，它基于ECMA 340標準。NFC論壇負責這一技術的推廣，它的贊助者還包括萬事達信用卡、摩托羅拉、諾基亞以及Visa國際。
ECMA 340標準由ECMA大會于2004年12月批準，它定義了NFC使用感應耦合器件工作的通訊模式，其中心頻率是13.56MHz。這一定義也被稱為近距通訊接口和協議（NFCIP-1）。和更常見的IEEE標準相似，ECMA 340規定了NFC設備接口的調制和數據編碼機制、數據率以及幀格式。還有一個簡單的連接層協議定義了連接初始化及沖突避免方法，傳輸協議定義了協議激活、數據交換和關閉。
NFC物理層
ECMA 340規定了工作在13.56MHz的磁場感應接口，它的數據率可以是106kbps、212kbps和424kbps，同飛利浦的MIFARE以及索尼的FeliCa無接觸智能卡接口兼容。
遠程射頻通訊中使用dBm來表示發射器功率和接收器探測水平，而NFC則使用磁場強度（H），以A/m為單位。ECMA規定的磁場強度如表1所示。
表1
磁場水平 | 磁場強度 | 說明 |
H | 0.1875A/m | 較小磁場探測水平 |
Hmin | 1.5A/m rms | 較小未調制磁場強度 |
Hmax | 7.5A/m rms | 較大未調制磁場強度 |
ECMA 340標準還定義了兩種通訊模式──主動和被動。在主動模式下，初始化器件（啟動器）生成射頻場，然后啟動通訊過程，目標器件同樣也生成一個調制過的射頻場來對啟動器的命令作出反應。主動模式中使用的調制和位編碼方法見表2。
表2
位率 | 調制方法 | 位編碼方法 |
106kbps | ASK（100%調制） | 脈沖位置編碼（變形米勒編碼）──每1個位都在位周期的中央進行脈沖傳輸，對于開放0位或重復0位，也可以在位周期的開始處傳輸 |
212/424 kbps | ASK（8%-30%調制） | 曼徹斯特編碼──在每個位周期的中央變化：從低到高是0位，從高到低是1位。同樣也可以反轉極性（也就是說從高到低是0位，從低到高是1位）。 |
在被動模式下（表3），啟動器使用射頻場啟動通訊過程，但目標器件不再生成射頻場進行反應，而是通過負載調制進行反應。啟動射頻場作用于目標器件，負載調制則對目標器件中的負載進行調制。這樣能夠在原始的載波頻率（13.56MHz）上生成邊帶，并可以被啟動器探測到。
表3
位率 | 調制方法 | 子載波頻率 | 位編碼方法 |
106kbps | 負載調制 | f/16 = 847.5kHz | 子載波調制使用曼徹斯特編碼，不允許反轉極性 |
212/424kbps | 負載調制 | - | 載波調制使用曼徹斯特編碼，允許反轉極性。 |
ECMA 340袪模式調制及位編碼方法
協議棧
NFC并不希望提供OSI模型中定義的全部網絡功能，因此它的協議棧是非常有限的，只由一個簡單的傳輸協議構成，其中定義了在NFC鏈路上的激活、數據交換以及關閉。
數據鏈路層的面貌也同樣很明顯，它使用基于CSMA/CA的介質存取控制。啟動器在開始通訊前先檢查現存的射頻場，與之類似使用主動模式的目標器件也要先檢查現存的射頻場，之后才能做出反應。

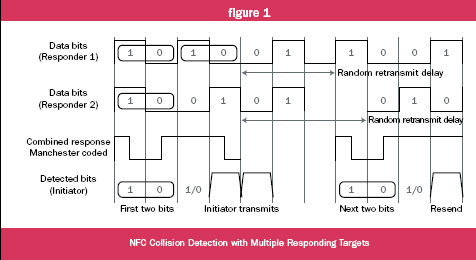

一個啟動器件可以同多個目標器件共同工作，它們中的每一個都會在開始進行器件選擇時生成一個隨機的40位ID。發現目標設備ID的過程還包括精巧的解決沖突的過程，這種沖突在多個目標設備同時做出反應時就會發生，特別是在目標設備使用被動模式時（如圖1）。
使用曼徹斯特編碼就可以在位的水平上進行沖突探測，這是因?yàn)楫?dāng)經過了一個完整的位時間段但卻沒有發現有變化發生時，就是出現沖突了。這只有在一個目標設備發送了一個1位，而另一個卻發送了一個0位時才會發生。在沖突之間收到的位可以恢復出來，然后可以要求目標設備從未被恢復的位開始再次發送。目標設備做出反應時使用一個隨機的延遲，以便確保這一過程不會陷入循環。
設備之間的數據鏈路是基于交易的，它的開始和結束都圍繞著單一的數據傳輸進行。啟動器和目標設備侍對通訊速度進行協商，開始時在協議初始化階段中參數選擇步驟時，會使用較低的速度（106kbps）。
實際應用中的NFC
目前人們?cè)O(shè)計出了4種基本的NFC應用模型，如表4所示。
表4
