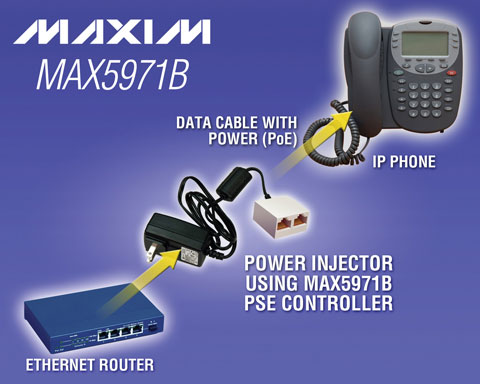

Maxim推出單端口、供電設備(PSE)控制器MAX5971B，適用于IEEE® 802.3af/at兼容的大功率以太網供電(PoE+)應用。器件集成導通電阻為0.5Ω的功率MOSFET、檢流電阻和電流監測電路，有效節省了PSE系統的空間和成本，典型應用電路僅需不到8個外部元件。此外，MAX5971B還包含一個9位ADC和I²C接口，能夠?qū)崿F(xiàn)先進的電源管理和電源預算調節。MAX5971B能夠?yàn)镻oE+用電設備(PD)的每個端口提供高達40W功率，非常適合IP電話、IP攝像機、無線LAN接入點以及視頻監控?cái)z像機等應用。

該款PSE控制器完全兼容IEEE 802.3af和IEEE 802.3at標準。器件工作在32V至60V電壓范圍，為IEEE 802.3af/at兼容的用電設備提供偵測、分級和直流/交流負載斷開檢測功能。器件還支持5級和2級事件分級，用于對大功率用電設備進行檢測和分級。MAX5971B還可檢測使用大電容進行偵測的早期(非兼容)用電設備。

器件通過I²C兼容的2線串行接口由軟件完全配置。MAX5971B可由系統微控制器(如MAXQ2000)進行控制，該器件可自主工作，無需主機微控制器或軟件的干預；也可配置為手動或半自動工作模式，提高了設計靈活性，并具備現場調試和故障診斷能力。

器件的其它特性包括：輸入欠壓鎖定(UVLO)檢測、輸入過壓檢測、LED狀態指示器、過熱保護以及啟動期間的輸出電壓擺率限制。MAX5971B采用28引腳TQFN封裝，工作在-40°C至+85°C擴展級溫度范圍。現備有樣品和評估(EV)板。
