——Microchip先進單片機架構部副總裁Mitchel Obolsky談簡化系統設計并降低功耗和成本



Microchip Technology（美國微芯科技公司）一直致力為全球嵌入式控制市場提供創新的半導體產品。日前，該公司在北京發布了四款全新mTouch觸摸傳感解決方案，為采用8位、16位和32位PIC單片機的嵌入式應用提供先進的圖形和觸摸傳感功能，包括業界首個、也是目前業界唯一的電容式觸摸技術；將圖形顯示功能、觸摸傳感和USB模塊，以及96KB RAM集于一身的16位PIC單片機系列；PIC32圖形和mTouch開發工具，以及mTouch投射電容式觸摸傳感等全新解決方案。

Microchip先進單片機架構部副總裁Mitchel Obolsky表示，作為傳統按鈕式用戶界面的替代，靈活、直觀、互動的人機界面不斷獲得市場青睞。為了順應市場不斷發展的需求，Microchip推出的一系列mTouch觸摸解決方案，為設計人員提供了低成本、快速、簡易的人機界面嵌入式應用。



擴展電容式觸摸傳感技術能力

Microchip推出了業界第一個也是唯一的電容式觸摸技術，可以實現金屬前面板的觸摸傳感。這一免版稅的、強大的技術基于較初發布成功的mTouch電容式觸摸傳感技術，目前已能夠通過手套和含有液體的表面工作，它也使盲文可以用于電容式觸摸傳感界面。設計人員可以在8位、16位或32位PIC單片機（MCU）現有的應用代碼中集成mTouch電容式觸摸傳感功能，從而降低整體系統成本。

不銹鋼和有水的前面板也可以使用

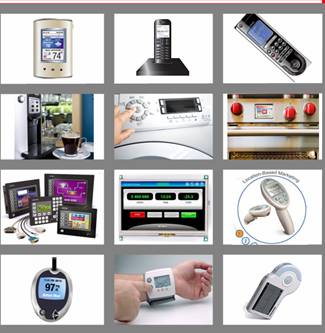

作為傳統按鈕式用戶界面的替代方法，觸摸傳感不斷獲得市場青睞，因為它可以實現一個完全密封的、現代的外觀設計。mTouch電容式觸摸傳感用戶界面的主要應用包括可能需要不銹鋼前面板的家電市場；需要技術可靠性的工業市場；以及需要技術時尚美學的汽車市場。低功耗mTouch電容式觸摸傳感技術的有功電流小于5微安，有助于降低整體功耗。

電容式觸摸技術應用廣泛



Mitchel Obolsky表示：“mTouch電容式觸摸傳感技術使客戶能夠輕松、廉價地在其設計中增加觸摸傳感界面。設計人員可以利用其現有的硬件和軟件，在含有液體、用戶戴著厚手套的金屬前面板應用中采用我們的免版稅技術。”



加速開發復雜圖形化觸摸傳感人機界面

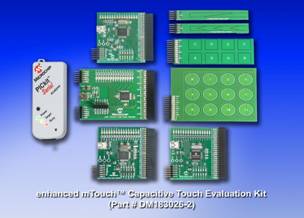

Microchip推出兩款新的開發工具，為PIC32即基于32位單片機的設計增加先進人機界面。多媒體擴展板有助于開發高度互動的、基于圖形的網絡連接界面；增強型mTouch電容式觸摸評估套件為采用PIC32實現的電容式觸摸傳感增加了一款新的評估板。

新款評估板



消費和工業用戶需要具備易于使用的圖形界面、觸摸屏控制、高品質音頻提示、電容式觸摸按鍵/滑塊和無線連接功能。PIC32單片機產品線的擴展已經滿足了這些市場需求，兩款新套件有助于嵌入式設計人員容易并符合成本效益地開發需要直觀人機界面的各種消費和工業應用。

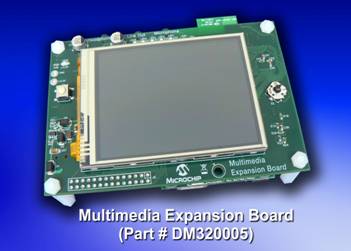

多媒體擴展板



多媒體擴展板是一個可以加在任何PIC32入門套件中的插件模塊，已有成千上萬的嵌入式設計人員購買。該板可以演示如何實現一個靈活的圖形顯示策略，而不依賴于已經過時的基于控制器的QVGA顯示模塊。它還包括高品質的24位立體聲音頻編解碼器線路輸出、耳機和麥克風插孔、集成的FCC認證的Wi-Fi、板上3軸加速計和5位置操縱桿。還沒有其他制造商為這類32位單片機提供這樣一種完整的多媒體開發系統。

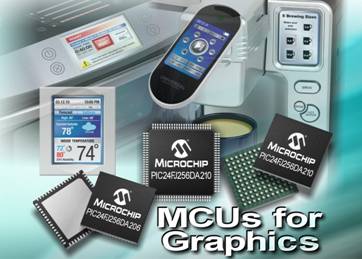

集成并簡化PIC24F單片機圖形功能

Microchip推出了PIC24FJ256DA單片機系列的8款器件，集成了3個圖形加速單元和1個顯示控制器，以及96字節RAM。這種集成既降低了系統成本，實際上又為范圍廣泛的嵌入式應用增加了先進圖形顯示，而不需要使用外部RAM和顯示控制器。通過集成用于USB和電容式觸摸感應的外設還實現了更多的節省。為了加快產品上市時間，Microchip的圖形顯示設計中心可以為應用設計人員提供免費和易于使用的圖形庫和可視化設計工具等大量資源。

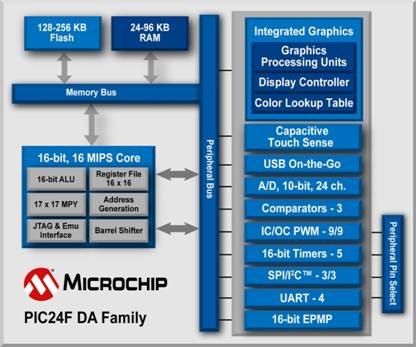

PIC24FJ256DA單片機框圖



隨著消費者已習慣于其便攜式電子產品中的先進圖形和觸摸感應功能，設計人員必須將這些界面快速和低成本地融入嵌入式產品當中。憑借其8位、16位和32位PIC單片機廣泛產品組合的細分和圖形顯示應用，Microchip的PIC24FJ256DA系列成為了設計師遷移超越固定功能，以高達VGA的分辨率分段式LCD到STN、TFT及OLED顯示器的可行解決方案。這個系列還具備24通道的片上mTouch電容式觸摸感應功能，可以實現大量的按鈕、滑塊和按鍵。此外，集成的全速USB嵌入式主機、設備和On-the-Go模塊有助于較終用戶方便地升級軟件、記錄數據和自定義設置。

PIC24FJ256DA系列具備先進圖形和觸摸感應功能



投射電容式觸摸屏傳感技術

Microchip推出的mTouch投射電容式觸摸屏傳感技術是正在申請專利的一系列投射電容式觸摸屏解決方案中的首項技術，這些解決方案可利用公司8位、16位和32位PIC MCU產品線實現。Microchip同時推出了mTouch投射電容式開發工具包，以及PIC16F707 8位單片機（MCU）。后者具備兩個16通道電容式傳感模塊（CSM），可以同時運行以提高采樣率。目前已經上市的這款MCU以及新推出的mTouch投射電容式技術和開發工具包有助于設計人員用一個MCU即可在其應用中輕松集成投射電容式觸摸傳感功能，從而降低系統總成本并提高設計靈活性。

作為傳統按鈕式用戶界面的替代方法，觸摸傳感技術不斷獲得市場青睞，因為它可以呈現時尚的外觀，實現更靈活、更直觀的界面。mTouch投射電容式觸摸屏技術使客戶能夠迅速開發和實現以玻璃為前面板的穩健用戶界面，通過手勢等功能簡化用戶交互。其典型應用包括全球定位系統、恒溫器、移動手持設備及其他使用手指輸入的小型顯示器等設備。
