——Cirrus Logic EXL部門高級市場經理David Biven介紹性能與價格均超越模擬PFC數字PFC IC等產品

Cirrus Logic EXL部門高級市場經理David Biven介紹性能與價格均超越模擬PFC數字PFC IC，以及改善了智能手機音頻體驗的智能音頻編解碼器和可實現較佳閑置電流消耗性能D類揚聲器放大器

隨著全球法規都在推動提高公用電網的整體效率，世界各地的許多電子應用都需要采用PFC。模擬PFC芯片已經黔驢技窮，不能滿足日益嚴格的法規要求和能效標準，而新的數字解決方案可以實現持續的性能和功能改進，以滿足未來市場的需求。

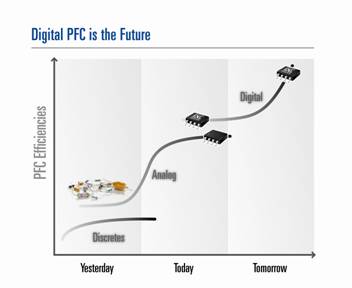

圖1：數字PFC是未來的趨勢



Darnell Research的高級研究分析師Linnea Brush指出：“從長期來看，全球針對能效的監管將變得越來越具有挑戰性。我們期望，PFC市場也將從模擬過渡到數字PFC產品，正如很多其他市場向數字化過渡一樣。”

據IMS Research高級研究分析師Ryan Sanderson介紹，隨著全球監管機構推動消費產品實現更高能效，預計PFC市場總體規模將從2009年的12億拓展到2013年的24億。



超越了模擬的PFC產品

Cirrus Logic公司剛剛為不斷增長的能源相關市場開發了一個全新的產品線，推出了行業首批數字功率因數校正（PFC）控制器IC，無論在性能還是價格上都超越了模擬PFC產品。相比傳統模擬PFC產品，CS1500和CS1600為電源和照明鎮流系統設計人員帶來了更高的性能和簡化的設計。兩款I(lǐng)C的定價與模擬PFC接近，同時可將物料總成本降低高達0.25美元。

CS1500和CS1600采用全新的EXL Core™ 架構，以及公司現有的53種專利或正在申請專利的數字算法技術。EXL Core 是一個數字技術平臺，是 Cirrus Logic公司開發創新解決方案，幫助客戶創造極具成本效益、更智能、更環保能源產品的核心。

相比模擬PFC，這兩款產品可以智能地應對日趨復雜的電源管理挑戰。憑借正在申請專利的數字噪聲整形技術，CS1500和CS1600均可使用小尺寸的EMI濾波器，減少對價格高昂的額外元件和電路的需求。此外，這些數字IC可提高所有負載條件下的能效，輕載條件下的性能優勢尤為明顯，并可將外部元件數量減少30%以上，簡化系統設計。

圖2：EXL Core



數字能量控制的創新

CS1600是一個高性能的變頻間斷模式、主動數字功率因數校正（PFC）控制器。它采用了Cirrus Logic的EXL Core™ 技術，帶來了數字能量控制的創新，提升了性能并解決了電子照明鎮流器的系統設計挑戰。

CS1600獨特的數字架構可以減少EMI濾波器的尺寸，無需許多被動元件，實現較低的PFC系統成本。

可變導通時間/變頻算法用來實現接近的單位功率因數，并擴展EMI頻譜，從而降低傳導EMI的濾波要求。反饋回路是通過IC內一個集成的補償網絡封環的，從而不需要使用額外的外部元件。保護功能（如過壓、過流、過功率、開路和短路保護、過溫及掉電）有助于在異常瞬態條件下保護器件。

CS1600的特點：

• 電子鎮流器較低的PFC系統成本

• 數字噪聲整形可減少EMI信號

• 變頻非連續傳導模式的高系統效率

• 集成的反饋補償

• PFC FET禁用接近輸入（Disabled Near Input）零電壓交越



器件其他信息

CS1500和CS1600是數字控制、不連續導通模式（DCM）、有源功率因數校正IC，目標應用為額定功率高達300瓦的電源。CS1500旨在滿足筆記本適配器、數字電視和PC電源等電源要求，而CS1600則針對電子照明鎮流。

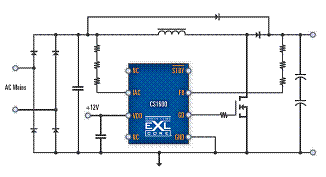

圖3：用于照明應用的PFC控制IC



CS1500和CS1600采用8引腳SOIC封裝，已開始供貨，每100萬片的批量單價為0.3美元。

CDB1600是一個PFC開發板，配備了Cirrus Logic的CS1600數字PFC控制器。測試點是用來穩定分析的一個電感電流測量回路和一個信號注入路徑，包括提高可用性和設計優化。

圖4：采用CS1600的開發板



CRD1600是一個完整的鎮流器參考設計，采用Cirrus Logic的CS1600數字PFC控制器。該設計基于一個超薄鎮流器外形和為2個T5燈管優化的。

圖5：采用CS1600的參考設計



Cirrus Logic正在為被模擬解決方案壟斷的應用帶來突破性的數字技術。在此之前，沒有企業能夠成功開發出比模擬PFC性能更高、成本更低的數字PFC控制器。



將便攜音頻優勢拓展至移動和智能手機市場

在面向智能手機應用的創新型 IC 產品取得初步成功之后，Cirrus Logic又將標準產品線拓展至智能手機和移動消費電子應用。

CS42L73 是一款專為智能手機設計的高質量、超低功耗的音頻編解碼器，而 CS35L0X 是針對移動通信和便攜式設備開發的模擬輸入、混合 D 類揚聲器放大器。憑借公司在便攜式音頻產品領域的技術領導地位，這些產品可以幫助設計人員解決多個系統的挑戰，包括延長電池壽命、改善音頻質量、簡化信號管理和降低 EMI，同時實現產品小型化。

圖6：CS35L0X

圖7：CS42L73



整合了電腦、手機和個人媒體播放器功能于一個設備的智能手機正越來越肩負起有效管理更多互動功能和豐富內容的責任。這些應用對更高的處理性能和系統用電量提出了越來越高的要求——同時，消費者也希望實現更長的電池壽命。通過卸載音頻相關的任務，如信號路由和處理，通常預留給應用處理器，CS42L73 編解碼器有助于高耗電的智能手機節約電力并延長電池壽命。iSuppli 的分析師預計，到 2014 年，智能手機銷售將接近翻倍，達到 49.7 億部。

Cirrus Logic 正在為移動通信市場的廣大客戶拓展產品線。其戰略是持續開發創新產品，如 CS42L73 和 CS35L0X，解決智能手機和便攜式設備的實際問題，尤其是要降低系統功耗，同時保持高音頻質量。

CS42L73 具備三個串行音頻接口和異步采樣率轉換器，可以管理各種多格式音頻信號的復雜路由、處理和混音任務，如語音、音樂 MP3、鈴聲和流音頻，同時提高系統總體效率。在語音通話中，其額定功耗低至 4 毫瓦，是市場上所有采用異步采樣率轉換器和信號路徑數字混音引擎產品中較低功耗的產品。其耳機的立體聲播放性能更為優異，因為 CS42L73 的功耗僅為3.5 毫瓦。

CS42L73 采用了基于先進的高質量和多位 △-∑ 架構的 2 個模數轉換器（ADC）和 4 個數模轉換器（DAC）。DAC 可以驅動五個輸出，包括地居中的立體聲 H 類耳機和線路驅動器、耳承驅動器和低 EMI 免提揚聲器驅動器。模擬前端可通過可編程增益放大器和自動電平控制支持線路和麥克風輸入。模擬麥克風還集成了兩個前置放大器和偏置電源，以及針對兩個數字麥克風的接口。



進一步降低功耗，改善音頻性能

為了應對在保持低噪聲和低功耗的同時實現移動手機應用高質量音頻的多重挑戰，Cirrus Logic 還開發了 CS35L00 (+6/+12 dB增益)、CS35L01 (+6 dB增益)和CS35L03 (+12 dB增益)混合 D 類音頻放大器。這個放大器系列采用先進的閉環 △-∑ 架構和正在申請專利的混合 D 類技術，整合了 D 類效率和輸出功率，以及只有 AB 放大器具有的低待機電流消耗和較小的EMI。

CS35L00 系列放大器僅消耗 0.9 毫安的靜態電流，比較接近的競爭產品低 40% 以上。這種優勢主要得益于已申請專利的技術，即調整放大器電壓軌，以適應放大的信號，并避免放大器閑置或輸出信號為低幅時的電力。CS35L00 整合了專有的動態輸出開關頻率調整和邊緣控制，可以實現極優的 EMI 性能、功耗和音頻質量。這些 IC 不僅面向智能手機和普通手機市場，也面向其他消費應用，如筆記本電腦、無線耳機、數字?jǐn)z像機、攝像機和便攜式游戲設備。

展望未來，Cirrus Logic正在為數字能源控制產品開發一個宏偉發展藍圖，并致力于利用推動我們長期增長的針對新市場的創新信號處理技術應對現實世界的挑戰。
