軌道車輛虛擬設計和仿真平臺開發研究

1 引言

軌道車輛特別是地鐵、高速客車和動車組是一個機、電、控制一體化和信息技術相結合的高新技術產品。集成度高、復雜程度大，從概念、技術設計、零部件試驗、整車裝配和性能測試（包括動力學性能、結構強度、牽引控制系統、制動安全性能、零部件可靠性和疲勞壽命等）到較終產品的確認全過程開發周期長、試驗成本巨大，運用性能優劣、零部件疲勞、結構可靠性和防治更需要長時間的數據積累，因此從降低新產品開發風險和成本、縮短研發周期等方面來看，對于軌道車輛這樣復雜的機電控制一體化的系統更適合采用虛擬產品設計（VPD）技術進行新產品的全過程集成開發和信息共享。

隨著CAD、CAE和CAT技術的不斷成熟，當前國內外軌道交通車輛的研究工作重心已經逐漸由早期的物理模型研究向計算機虛擬設計和仿真轉移。目前，車輛部件級的計算機模型真已經日趨成熟，然而，隨著設計手段的不斷發展，不論國內國外，都面臨很多不可回避的問題：部件級模型相互關系松散；部件級模型較優難以保證總體較優；各學科獨立設計、難以協調；設計流程規范不統一、存在隨意性；難以確定產品性能瓶頸點；CAD、CAE和CAT數據流沒有得到很好的整合，三方面的數據存在一定的相互孤立性，計算機輔助工具（CAX）在車輛設計中的作用沒有得到完全的發揮等……，這些問題不是剛剛出現，而是一直存在于產品設計中的。但在發展早期，設計人員更多關注的是如何通過減少物理模型實驗數量來獲得設計效率的提高，如采用各種實驗設計方法。當前CAD/CAE技術已經相當成熟，工程模擬已經進入實用階段，CAT也逐漸發揮作用，物理模型的實驗數量已經大大壓縮。如何提高CAD/CAE/CAT的應用水平，協調眾多的CAD/CAE/CAT模型和數據，使CAD/CAE/CAT為車輛總體性能的提高做出更大的貢獻，成為軌道車輛設計新的發展方向，因此實用化的“虛擬樣機”技術呼之欲出。

基于上述行業的實際，本文的研究以建立一個適合我國城市軌道車輛研制的CAD/CAE/CAT軟件集成平臺為總體目標，在這個集成平臺上，通過對專業化和系列化的軟件及其應用過程、數據的集成，導通設計、分析、試驗等核心環節數據流，實現從目標設定、方案設計、參數優化、零部件和整個產品性能模擬、虛擬試驗到較終產品性能確定的全過程研發，建立相應的研發網絡、設計分析試驗流程和規范，提高車輛數字化設計制造管理的效率和能力。整合CAD/CAE/CAT軟件的支撐數據庫，將設計數據管理系統（PDM）、仿真數據管理系統（SDM）和試驗數據管理系統（TDM）的數據庫集成，使之形成統一的整體車輛數字化工程研發知識庫，從流程、規范和數據庫三方面著手，提升自主創新能力，縮短產品研發周期，降低開發成本，提高產品質量。根據整體要求，首先完成SDM平臺建設，即軌道車輛虛擬設計和數字化仿真平臺設計。該平臺作為城市軌道交通車輛數字化工程研發的基礎平臺，較終將擔負起企業的CAD/CAE/ACT集成要求，實現企業PDM、SDM和TDM流程數據的管理，因此在平臺設計時結合了未來企業信息化發展的趨勢，具有以下特點和要求：

1. 基于分布式構架和操作系統的先進性。采用標準的Web服務器，可在Windows、Unix、Linux的異構硬件平臺上運行，保證協同研發。需要訪問的數據資源和應用系統也同樣存在于不同的軟硬件環境中。
2. 開放性。系統不僅能滿足現有軟件的集成，而且有集成后續的工程應用軟件的能力，包括各種所需的商業和自行研制軟件，具有高度的擴展能力和持續發展能力。
3. 直觀性。友好的人－機界面、簡便快捷的操作方式和豐富的圖形化顯示功能，滿足不同技術人員工程應用需要。
4. 標準化。重視設計規范、標準、參考數據與歷史成果的數據庫建立、管理和應用，提高系統數字化工程研發的成熟度。

2 軌道車輛虛擬設計和仿真平臺總體設計

2.1 專業功能模塊設計

虛擬設計和數字化仿真平臺是虛擬產品開發平臺的核心，主要支持各種新產品技術設計中不同層次、不同領域的性能仿真，從而對產品的性能進行全面的分析。根據軌道車輛的特點，平臺總體設計時分為零部件、車輛系統和列車系統三個主要等級，根據各自仿真分析的不同需求，設計不同的模塊完成相關的數字化設計、多學科聯合仿真分析和虛擬試驗等功能。

在零部件級的仿真分析中包含三維數字化建模、有限元分析（FEA）、模態分析、碰撞分析、疲勞分析和虛擬試驗等模塊。在車輛系統級仿真分析中包含三維裝配、輪軌磨耗分析、動力學分析、聲場/噪聲分析、空調和熱濕環境分析、被動安全分析、運行試驗等模塊。在列車級的仿真分析中包括牽引仿真分析、制動系統仿真和列車縱向動力學仿真分析等模塊。

2.2 平臺組織架構設計

平臺由基礎框架和功能框架兩部分組成。根據平臺總體設計要求，我們選擇MSC公司的SimManager作為平臺仿真管理的基礎框架軟件，以SimManager為基礎框架建立的數字化仿真管理平臺，提供模板服務、應用軟件集成、數據集成、系統服務等功能，并提供系統安全服務，包括網絡服務器和終端、數據服務器等。可以通過網絡門戶構建基于不同操作系統的異地協同仿真平臺；可以通過模型樹、產品結構層次構建開放式的多學科仿真平臺，實現專業自主研發的仿真軟件和商用軟件的集成，完成FEA、動力學、碰撞、疲勞和非線性有限元分析等功能；可以通過項目管理（PM）和人員權限管理方便地實現數字化樣機的項目管理，基本上可以滿足軌道車輛虛擬設計和數字化仿真平臺的要求，如圖2所示。

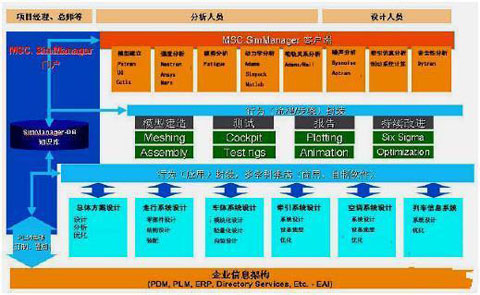

圖1 平臺的組織架構示意圖

功能框架包括基于瀏覽器的，分布協同式系統的較佳實現方式；基于標準化、模板化的快速模型構建；基于多學科聯合仿真的流程模塊構建與集成；基于標準化、模板化、客戶化的報告生成器； 基于譜系關系的數據關系自動記錄和生成及任一步的前后追溯和復雜的數據查詢；基于行業標準的數據庫Oracle等的源數據關系存貯和管理；方便、靈活的項目管理等。

2.3 用戶界面

平臺用戶界面用于接收用戶指令、反饋系統運行結果。該平臺的用戶界面具有如下特征：1)提供基于Web的標準用戶界面，可通過配置滿足異地用戶的不同需求；2)提供樹狀結構瀏覽器和工作臺，用戶可方便地對數據進行瀏覽、排序和過濾；3)可以動態地提供仿真結果和數據從屬關系信息；4)提供一個定制化的框架從而可以簡易創建基于特定客戶的設計分析流程；5)通過基于Web的基礎架構管理用戶（驗證和授權）和所有請求；6)通過更改設計參數快速執行不同產品配置的評估方法；7)提供與企業其它數據交換機制和接口，見圖2。


a）用戶注冊界面                        b）樹狀結構瀏覽器功能界面
圖2 用戶界面

3 主要功能模塊開發

城市軌道車輛虛擬設計和仿真平臺將主要完成零部件、車輛系統和列車系統相關的數字化設計、多學科聯合仿真分析和虛擬試驗等功能，在研究過程中，對主要CAE分析過程進行流程標準化定義，建立相應的基準框架，并在平臺上進行集成封裝，這些流程和分析軟件可以是商用的，也可以是自行開發的。在此以城市軌道交通車輛模型為例，對車輛動力學分析模塊（包括剛體模態分析，運行穩定性和參數優化、運行平穩性和參數優、輪軌磨耗和曲線運行安全性分析及優化等）、列車運行仿真分析模塊、零部件強度和模態分析模塊以及零部件疲勞分析模塊的開發，主要流程設計說明如下。

3.1 車輛動力學分析模塊

車輛動力學仿真分析模塊是在ADAMS/Rail環境下，建立標準的四軸城軌車輛全參數化模型，按照用戶要求，自動完成從車輛系統剛體振型分析，運行穩定性和參數優化、運行平穩性和參數優化和曲線運行安全性等相關分析后，輸出相關結果數據文件、圖表、曲線和動畫等，根據不同評價標準，形成標準的仿真分析報告，同時完成關鍵懸掛參數的優化功能。在Windows環境下，進行輪軌磨耗分析，如建立全參數化車輛多體動力學模型，通過建立參數化轉向架模板和車體模板，同時可以輸入柔性車體或構架模態數據，建立全參數化的車輛柔剛體系統動力學模型，所有設計參數可以通過用戶界面交互式輸入、參數文件輸入或特征曲線輸入等不同方式，實現單一參數或多參數的多方案優化比較。設計流程見圖3。其他功能包括：輪軌接觸和磨耗分析；運行穩定性分析；運行平穩性分析和曲線性能分析。

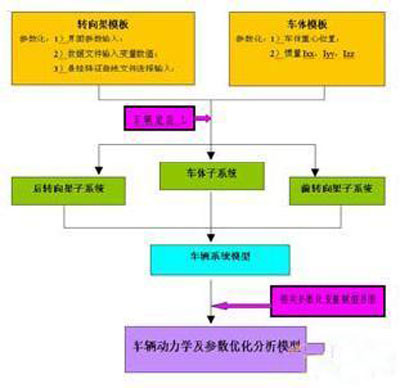

圖3 全參數化動力學模型流程

3.2 列車牽引和運行仿真分析模塊

列車牽引和運行仿真分析模塊是在ADAMS/Rail和MATLAB/Simulink環境下，通過城軌車輛（列車）在牽引（制動）過程中的走行部機械系統和控制系統的動力學性能的一體化聯合仿真，來研究車輛機械系統和電機控制系統在該工況下的綜合動力學性能、相互作用和影響，為列車運行控制提供基本的仿真分析模型，如圖4。在功能上，該模塊可實現在不同粘著（蠕滑）條件下的輪軌相互作用、轉向架及主要零部件的動態載荷、車輛（列車）縱向動力學、電機特性、牽引和運行等功能的仿真分析。該模塊為城市軌道交通車輛虛擬設計和仿真分析平臺核心模塊之一，提供良好的人機界面和可視化操作，實現與牽引（制動）運行相關的各種參數輸入和選擇，通過曲線、圖表、動畫等多種型式輸出仿真結果。

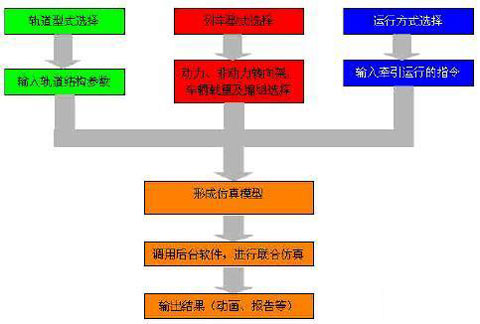

圖4 列車牽引和運行仿真模型流程

3.3 零部件強度和模態分析模塊

該功能模塊是應用三維模型（CAD）、材料庫、載荷庫和有限元分析（FEA）、等不同領域的組合分析，實現對到軌道車輛系統關鍵零部件的強度計算。在MSC.PATAN環境下，建立車體承載結構的有限元模型，按照相關的標準或規范，結合車輛的一些參數，自動施加載荷，根據一定的工況組合在NASTRAN中完成應力、變形、結構模態等相關分析后，輸出相關結果數據文件、圖表、曲線和動畫等，形成標準報告。

3.4零部件疲勞分析模塊

該功能模塊是應用多體動力學仿真（MBS）、有限元分析（FEA）、模態分析（Modal Analysis）、疲勞壽命計算(Fatigue Analysis)等不同學科的聯合仿真分析，實現對到軌道車輛系統關鍵零部件的疲勞壽命計算。是車輛多體系統動力學模型、有限元模型、材料性能庫等不同模型之間，動力學分析軟件（ADAMS/Rail、Matlab/Simulink等）,有限元分析軟件（Nastran、Ansys）、疲勞分析軟件（Fatigue）等不同軟件之間交互和數據傳遞的集成，設計人員對零部件結構的或材料的任何修改，客戶端用戶執行應用該模塊后，將實現零部件結構有限元模型、模態信息、車輛多體動力學系統、材料模型庫等方面的相應修改，完成上述相關領域的分析，較終計算出零部件的相應疲勞載荷譜、壽命等。同時給出在測試獲得的試驗載荷譜下，零部件疲勞壽命的計算功能以及仿真分析和試驗比較驗證功能。

4 總結

通過本文的研究，初步開發了具有自主知識產權的軌道車輛虛擬設計和仿真平臺管理系統，一方面可以實現對項目、產品、設計和仿真等不同領域多學科的數據管理和應用，完成了各專業模塊的開發，實現了軌道車輛CAE專業分析功能及數據集成，這些功能模塊的集成系統和數據庫的開發具有自主知識產權。同時系統管理程序、軟件接口、工作模式和開發方法等可以移植或引用到其他軌道交通車輛系統（如磁浮交通、輕軌交通）的研制工作中。以實現打通各應用環節的數據流和減少大量的重復性工作的目標。下一步將不斷開發其他專業仿真模塊，逐步完善軌道車輛虛擬產品開發的數字化平臺，實現自主研發、產品創新和經濟合理的較終目標。
