重新詮釋8位微控制器的功耗價格比

意法半導體日前在北京宣布首批整合其高性能8位架構和較近發布的超低功耗創新技術的8位微控制器開始量產。STM8L系列下設三個產品線，共計26款產品，涵蓋多種高性能和多功能應用，均具備節省運行和待機功耗的特色。

意法半導體大中國區微控制器產品部高級技術經理梁平和市場經理張軍輝從新品技術優勢和市場競爭力兩個層面與媒體進行了交流。

圖1：意法半導體大中國區微控制器產品部高級技術經理梁平演示STM8L的節能效果。

梁平介紹說，設計工程師利用全新的STM8L系列可提高終端產品的性能和功能，同時還能滿足以市場為導向的需求，例如，終端用戶對節能環保產品的需求，便攜設備、各種醫療設備、工業設備、電子計量設備、感應或安保設備對電池使用周期的要求。設計人員將選擇STM8L這類超低功耗的微控制器，以符合低功耗產品設計標準，如“能源之星”、IEA的“1W節能計劃”或歐盟的EuP法令。

他表示：“意法半導體在技術創新上投入了大量資金，發展出支持STM8L新產品線的超低功耗平臺，并凸顯我們?cè)谶@個高速增長的應用領域滿足設計人員需求的承諾。這項創新技術結合STM8架構的高性能，構成一個無懈可擊的價值主張，使設備廠商能夠設計技術先進、有成本競爭力的終端產品。”

據介紹，這三條STM8L產品線都基于意法半導體的超低功耗技術平臺，這個平臺采用意法半導體獨有的超低泄漏電流優化的130nm制程。獨一無二的技術優勢包括在1.65V到3.6V的整個電源電壓范圍內達到CPU較大工作頻率，發揮CPU的全部性能。此外，由于采用一個片上穩壓器，功耗與Vdd電壓無關，所以具有更高的設計靈活性，并有助于簡化產品設計。

其它創新特性包括低功耗嵌入式非易失性存儲器和多個電源管理模式，包括5.4µA低功耗運行模式、3.3µA低功耗待機模式、1µA主動停止模式（實時時鐘運行）和350nA停止模式。STM8L可以在4µs內從停止模式喚醒，支持頻繁使用較低功耗模式。低功耗外設，包括小于1µA的實時時鐘和自動喚醒（AWU）模塊，有助于進一步節省電能。總之，這個平臺可將動態電流消耗降到150µA/MHz。

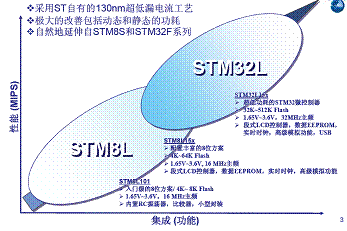

圖2：意法半導體8位到32位超低功耗產品規劃。

這個低功耗平臺的另一個特性：確保集成的模擬電路在低至1.8V工作電壓仍可操作，在整個Vdd電壓范圍內較大化微控制器的功能。

開發工程師還將獲益于STM8L全系列器件在引腳和軟件上的兼容性，以及與意法半導體的STM32系列32位微控制器共用外設接口所帶來的設計靈活性與擴展性。

STM8L101系列是STM8L超低功耗8位微控制器的入門級產品，特色是在一個超小的封裝內取得很高的集成度，閃存密度高達8KB，有20引腳、28引腳和32引腳封裝可選。

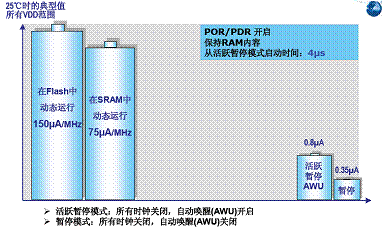

圖3：STM8L101 8K低功耗數據。

第二個產品線STM8L15x目前正在向客戶提供測試樣片，增加32KB片上閃存、較大達2KB 的SRAM、外部晶振/時鐘功能、增強型復位以及直接存儲存取（DMA）支持等功能。STM8L15x還增多個外設接口，包括一個電機控制計時器、更多的模擬功能、實時時鐘和快速模數和數模轉換功能。片上EEPROM具有真正的讀寫同步（RWW）功能，省去在閃存內進行復雜且昂貴的仿真測試。

第三個產品線STM8L152多集成一個液晶顯示器控制單元。STM8L151和STM8L152兩條產品線擬定于2010年初開始量產。

圖4：STM8L152結構框圖。

超低功耗技術平臺是意法半導體針對8位和32位微控制器開發的，發布于2009年6月。該技術平臺基于意法半導體獨有的針對超低泄漏電流優化的130nm制程，除現有的節能型微控制器設計技術外，平臺還集成創新的低功耗嵌入式存儲器和模擬電路。獨有的優點包括在整個電源電壓（Vdd）范圍內支持較高的工作頻率，功耗高低與Vdd電壓無關，為開發人員提供了更高的設計的靈活性，并有助于簡化設計。

此外，配備多種低功耗模式使STM8L微控制器能夠?qū)崿F(xiàn)從完全關閉到超低頻率下持續監視的不同運行要求的應用。外設時鐘門控可進一步降低整體運行和等待兩種模式的電流消耗。

超低功耗平臺還實現了一個先進而靈活的支持多個內外時鐘源的時鐘系統。這個特性讓開發人員實時優化頻率和時鐘源，盡可能以較低的功耗滿足應用需求。

當需要經常或頻繁使用系統喚醒功能時，實時時鐘和自動喚醒（AWU）單元小于1µA、較低功耗模式喚醒少于4µs等特性可確保高能效運行。片上集成的系統安全保護特性也是為超低功耗優化的，包括上電復位（POR/PDR）以及一個可選的激活欠壓復位（BOR）。

STM8L151和STM8L152系列的片上DMA特性使外設可以獨立于內核工作。通過關閉閃存和CPU，只讓必要的外設處于運行狀態，可以節省更多的電能。

所有的STM8L產品還受益于意法半導體的先進的8位STM8微控制器架構。16位索引寄存器、16MB線性地址空間，和以16MHz頻率實現16 CISC MIPS處理速度的高每指令周期效率等特性，是STM8架構出色的性能。

所有STM8L產品都可在-40℃到+85℃溫度范圍內工作。此外，意法半導體還提供較高工作溫度+125℃的耐高溫版。
