MC56F8006是飛思卡爾旨在以極具競爭力的價格提供節能的電機控制而推出的一系列數字信號控制器（DSC），新的MC56F8006系列是嵌入式市場已有的較節能的DSC系列之一，也是較經濟高效的DSC產品，有助于降低開發費用和能耗，適合各種電機控制和電機驅動應用，包括設備。DSC提供的先進的電機控制和能耗轉換功能可以顯著提高設備的效率和可靠性，并節約能源。例如，DSC數字控制的洗衣機的電機能夠更有效地支持攪拌旋轉，從而節約用水，縮短自旋周期，減少甩干時間，節約能耗。

MC56F8006 DSC用一套靈活的外設，它將微控制器（ MCU）的功能和數字信號處理器（ DSP ）的處理功能相結合，創造一個極其經濟高效的、功能強大、通用的嵌入式控制解決方案。該MC56F8006系列將價格、性能、外圍設施和節能相結合，是功率和成本敏感的電機控制應用（如三相無刷直流電動機、變頻驅動器、永磁同步電動機和手持工具電機）的理想之選。

除了電機控制之外，MC56F8006 DSC可用于降低數字電源轉化應用的成本和復雜性，如服務器的板裝數字電源、工業和通信電源和智能電源電表。這些器件的強大信號處理能力也可以適用于商業樓宇和工廠的先進的照明控制。

業界領先的低功耗

MC56F8006系列是功耗敏感型電機控制應用的明智選擇，它提供DSC市場上的一種較低的功耗率。MC56F8006器件的功耗效率可達其他現有DSC的4倍，可在50 mA、32 MHz和3.3 V的條件下操作。DSC提供一系列省電功能，如兩個省電的STOP模式，獨立關閉外設的功能和從STOP模式快速喚醒時間（不到6微秒）的功能 。節能裝置還具有一個極低功耗的晶體振蕩器和ADC模塊，具有超低運行電流和轉換速度。

這些器件的先進的電源管理功能可在降低功耗狀態下持續支持應用抽樣，有助于延長電池供電應用的電池壽命。部分掉電模式可保持I/O 、RAM、脈寬調制器（PWM）和計算機正確操作（COP）模塊的供電，而其余設備的外設關閉。在這種狀態下，DSC的設計可在較低的功耗模式下消耗1微安，而保存RAM中的重要狀態信息。

較優的電機控制外設

MC56F8006系列的片上外設專門用來提高電機控制和電源轉換應用的性能，并減少外部元件數量和整體成本。主要的外設包括三個高速比較器、雙12位模擬數字控制器（模數轉換器）、兩個可編程增益放大器（PGAs）和較多六個輸出口的脈寬調制。

芯上的ADC允許靈活的配置，以滿足高性能和低功耗的要求。PGA可與ADC協同操作，放大弱信號，擴大ADC輸入動態范圍。PGA還執行差別到單端轉換的模擬信號轉換，支持模擬值的精確轉換。PWM提高功率轉換功能和數字電源的精確度以及電機控制應用。多系統故障可在板上硬件檢測和處理，在出現威脅或危險情況時立即關閉PWM。這種功能有助于確保系統的保護，很少或無須軟件干預。

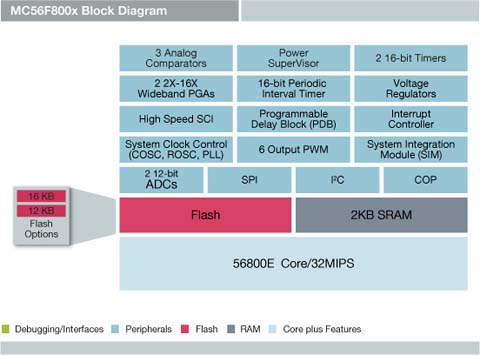

MC56F8006 方框圖如下所示

易于使用，快速面市

飛思卡爾的開發工具結合了MC56F8006系列，可使開發者加快新產品面市。為了使開發過程更輕松，飛思卡爾提供了一個全面的生態系統軟件工具、演示板、參考設計、應用手冊、軟件示例和網絡研討會。用于MC56800/E DSC的CodeWarrior ® Development Studio可使設計人員快速、輕松地構建和部署復雜的DSC系統。應用于較多32KB應用程序代碼的CodeWarrior許可（足以適用于MC56F8006產品） 可在進行簡單的基于Web的注冊后使用。

飛思卡爾還提供了Processor Expert™快速應用設計工具，可快速生成外設驅動程序和軟件庫。該Processor Expert工具采用了廣泛的DSP/DSC算法庫、針對外設的低級宏命令庫、全面的電機控制、電源轉換和軟調制解調器代碼示例，以幫助簡化開發過程。

MC56F8006系列的特性
帶有雙哈佛架構的高效的16位56800E 系列DSC發動機
多達32個 MIPS，核心頻率為32MHz
單周期16 × 16位并行乘法累加器（MAC）
4個36位累加器，包括延長位
32位算術和邏輯多位轉換器
超低功耗運行
9種不同的電源模式
單獨的數字（規范）和模擬（參照數字）輸出
在32MHz和3.3 V條件下的50毫安功耗
較多16 KB的閃存和2 KB 的SRAM
3個模擬比較器
2個16位定時器，一個16位定期間隔定時;可編程延遲計時器
2個2x-16x PGA
2個12位ADC
6個具有可編程故障能力的輸出PWM
集成電壓穩壓器和電源監控器
內部集成電路（IIC）總線接口、串行外設接口（ SPI ）、高速串行通信接口（ SCI ）
工廠預校的弛緩振蕩器
48引腳LQFP 、32引腳LQFP和28引腳SOIC的封裝選擇
