具卓越頻譜純度的 16 位、2.7Gsps DAC 提供 80dB 無雜散動態范圍

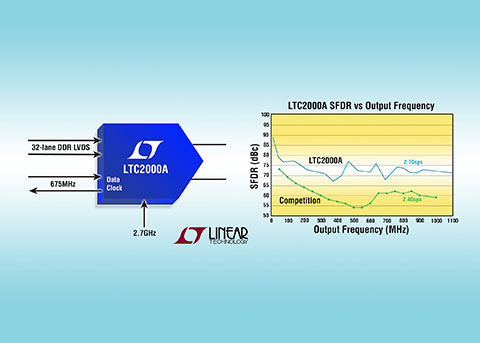

凌力爾特公司 (Linear Technology Corporation) 推出一款 16 位、2.7Gsps 數模轉換器 (DAC) LTC2000A，其專為高端寬帶有線和無線通信及雷達應用而優化。LTC2000A 提供了出色的頻譜純度，在 50MHz 輸出時 SFDR 為 80dBc，而在 1080MHz 輸出時 SFDR 則為 72dBc，可滿足高端應用較嚴苛的要求。該器件具有優于 78dBc 的雙音調互調失真 IMD (在 DC 至 1080MHz 輸出頻率范圍)、低相位噪聲和一個很寬的 2.1GHz 3dB 輸出帶寬。因此，LTC2000A 能夠在儀表、寬帶通信、測試設備和有線電視 DOCSIS CMTS 等應用中實現寬帶或高頻直接 RF 合成。

±1V 兼容的輸出具有一個 40mA 的全標度電流，可調節為低至 10mA 或高達 60mA 以適合應用情況。數據通過一個并行 LVDS 接口端口傳送到 LTC2000A，當使用 675MHz 雙倍數據速率 (DDR) 數據時鐘時，傳輸速率高達 1.35Gsps。若要提供 2.7Gsps 更新速率，就需要雙 DDR 端口，而單端口可用于較低的 1.35Gsps 更新速率工作。在 2.7Gsps 時，LTC2000A 從 1.86V 和 3.3V 雙電源消耗 2.4W，而在 1.35Gsps 時，該器件僅消耗 1.4W 。LTC2000A 的設計目標是簡單易用，其提供了一個內部圖形發生器、LVDS 環路輸出多路復用器 (MUX) 和結溫檢測功能電路，旨在簡化系統開發和調試。

LTC2000A 有 16 位、14 位和 11 位版本，采用符合 RoHS 標準的 9mm x 15mm BGA 封裝。LTC2000A 的商用和工業溫度級版本現已投產，價格富競爭力，LTC2000A-16 的千片批購價為每片 79.00 美元。演示電路板和樣品可通過凌力爾特公司網站 www.linear.com.cn/product/LTC2000A 查詢詳情。

性能概要：LTC2000A

• 在 50MHz fOUT 時 SFDR 為 80dBc

• 從 DC 至 1080MHz fOUT 的 SFDR >68dBc

• 40mA 標稱全標度電流，±1V 輸出兼容

• 10mA 至 60mA 可調全標度電流范圍

• 單或雙端口 DDR LVDS 和 DHSTL 接口

• 低延遲 (單端口為 7.5 個周期，雙端口為 11 個周期)

• 從 DC 至 1000MHz fOUT，雙音 IMD >78dBc

• 在 65MHz fOUT 偏移 1MHz 時具有 –156dBc/Hz 附加相位噪聲

• 170 引腳 9mm x 15mm BGA 封裝

本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
