2009年3月2日，凌力爾特公司 (Linear Technology Corporation) 推出 LTC3803 的 H 級版本，該器件是一個電流模式反激式 DC/DC 控制器，采用纖巧 6 引腳 ThinSOT^TM 封裝，規定的工作結溫范圍為 -40^oC 至 +150^oC。該器件以其超低 40uA 啟動電流和 240uA 靜態電流，允許使用高阻值輸入電阻和低電容值的電容器，以實現低功耗和快速電源啟動。LTC3803H 具有用于設計非常適合汽車、工業、電信、以太網供電和數據通信要求的高效率單端隔離型或非隔離型反激式轉換器所必需的特點。

基于 LTC3803H 的電源具有可調斜率補償，以較低輸出電容實現快速瞬態響應。恒定 200kHz 工作頻率被保持直到非常輕的負載，從而在寬負載電流范圍內產生較少低的低頻噪聲。集成的軟啟動功能降低浪涌電流，減輕了輸出電壓過沖。LTC3803H 能以 9V 至 75V 的輸入、通過一個箝位到該 IC 內部并聯穩壓器的串聯電阻供電，從而非常適用于 4:1 輸入范圍應用。100mV 電流檢測門限使得甚至在大功率時也能使用非常小的電流檢測電阻，從而確保高效率。

H 級版本經過生產測試，保證在 -40°C 至 150°C 的工作結溫范圍內運作，從而非常適用于寬溫度范圍應用。E 和 I 級版本規定較高結溫分別為 85°C 和 125°C。以 1,000 片為單位批量購買，每片價格為 1.63 美元。如需更多信息，請登錄 www.linear.com.cn。

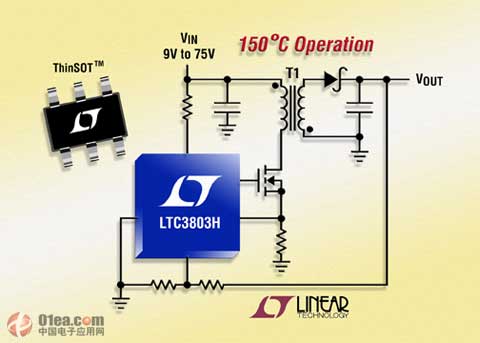

圖片說明：工作溫度為 150°C 的反激式控制器

性能概要：LTC3803H

• 工作結溫范圍為 -40°C 至 150°C
• 啟動電流僅為 40uA
• 240uA 的低靜態電流
• 由外部組件限制的 V_IN 和 V_OUT
• 可調斜率補償
• 內部軟啟動
• 電流模式控制
• 200kHz 工作頻率
• 扁平 (1mm) ThinSOT 封裝
