2009 年 2 月 23 日，凌力爾特公司 (Linear Technology Corporation) 推出高效率、4MHz 同步降壓型穩壓器 LTC3605，該器件運用恒定頻率控制的接通時間和電流模式架構。LTC3605 采用 4mm x 4mm QFN 封裝，在輸出電壓低至 0.6V 時以較低熱降額提供高達 5A 的連續輸出電流。它在 4V 至 15V 的輸入電壓范圍內工作，從而使其非常適用于兩節鋰離子電池應用以及具有高達 12V 的固定電壓軌系統。LTC3605 的開關頻率從 800kHz 至 4MHz 是用戶可編程的，從而可使用纖巧低成本電容器和電感器。

LTC3605 采用 R_DS(ON) 僅為 35mΩ 和 70mΩ 的內部 N 溝道開關，提供高達 96% 的效率。其較短接通時間很短，允許在高開關頻率時以低占空比工作。LTC3605 的多相 (PolyPhase^®) 工作 (多達 12 相) 允許多個穩壓器級聯，以不同相位運行可較大限度降低輸入和輸出電容。電流模式工作在簡化補償?shù)耐瑫r(shí)提供了快速瞬態響應。其它特點包括輸出跟蹤和僅為 15uA 的停機電流。

LTC3605EUF 采用 4mm x 4mm QFN-24 封裝。以 1,000 片為單位批量購買，每片價格為 4.25 美元，并有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

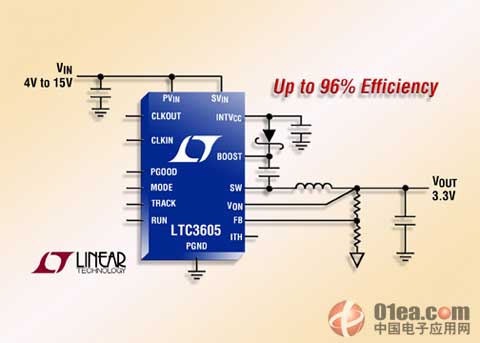

圖片說明：采用 4mm x 4mm QFN 封裝的 5A、15V 同步降壓型 DC/DC 轉換器

性能概要：LTC3605

• 高效率：達 96%
• 5A 輸出電流
• 4V 至 15V V_IN 范圍
• 集成的功率 N 溝道 MOSFET (70mΩ 上端和 35mΩ 下端)
• 可調頻率為 800kHz 至 4MHz
• 多相工作 (高達 12 相)
• 輸出跟蹤
• 0.6V ±1% 基準準確度
• 電流模式工作實現卓越的電路和負載瞬態響應
• 停機模式消耗不到 15uA 電源電流
• 采用 24 引腳 (4mm x 4mm) QFN 封裝
